Dubbele wisselschakelaar aansluiten

Sluit met behulp van de juiste instructies zelf een wisselschakelaar aan.

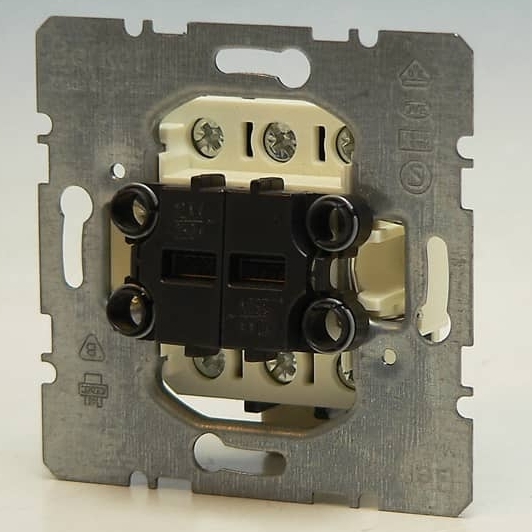

Wat heb je nodig om een dubbele wisselschakelaar aan te sluiten?Dubbele wisselschakelaar


Stap 1. Schakel allereerst de spanning uit door desbetreffende groep in de groepenkast uit te schakelen.

Stap 2. Test met de tweepolige spanningstester of de spanning daadwerkelijk is uitgeschakeld.

Stap 3. Kijk op de achterkant van de dubbele wisselschakelaar tot hoever de elektriciteitsdraden aangestript moeten worden en strip de draden tot de aangegeven lengte aan.

Dubbele wisselschakelaar aansluiten

Stap 4. Sluit de fasedraad aan op het op het rode contactpunt met het symbool 'L of P'.

Stap 5. Sluit de andere kant van de fasedraad aan op het andere, rode contactpunt met het symbool 'L of P'.

Stap 6. Sluit de vier schakeldraden aan op de overige contactpunten, die op de afbeelding worden aangegeven met cijfer één of twee.

Stap 7. Monteer de dubbele wisselschakelaar in de inbouwdoos. Denk er hierbij aan dat de woorden 'top' en 'oben', die op de dubbele wisselschakelaar staan, aan de bovenkant komen te zitten.

Stap 8. Zet de dubbele wisselschakelaar op zijn plaats en zorg ervoor dat de schroeven door de grote gaten kunnen. Let op, draad de schroeven nog niet vast!

Stap 9. Draai de dubbele wisselschakelaar recht en draai de schroeven vast.

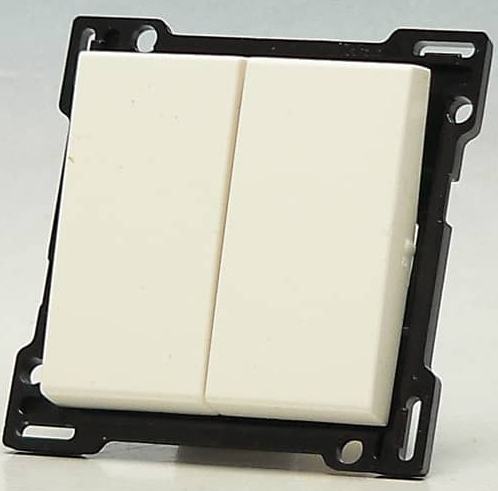

Stap 10. Druk de knop op de dubbele wisselschakelaar en plaats het afdekraampje om de schakelaar tegen de muur.
Bart
Door

Bart

op 22 Jun 2020

Ik heb een dubbele wisselschakelaar, maar wil hem gebruiken als serie schakelaar. Dus 1 schakelpunt om 2 lampen te bedienen. Ik heb hem nu aangesloten door de fase aan te sluiten en deze vervolgens te verbinden met de 2de fase aansluiting. Vervolgens de 2 schakeldraden aangesloten. Ze doen het alleen ze schakelen tegenovergesteld van elkaar... Heb ik het verkeerd aangesloten of kan ik het oplossen?

Johan
Door

Johan

op 09 Mar 2020

Wat sluit ik aan op 1? De schakeldraden van lamp 1 (hal beneden) en op 2 de schakeldraden van lamp 2 (overloop boven)?

Elektroshop.nl
Door

Elektroshop.nl

op 10 Mar 2020

Goedemorgen Johan,Dat is afhankelijk van wat er momenteel precies zit. Is het mogelijk om een foto te maken van beide situaties?

F.P. Binkhorst
Door

F.P. Binkhorst

op 01 Feb 2020

Kan ik twee aparte circuits over deze schakelaar laten lopen?

Elektroshop.nl
Door

Elektroshop.nl

op 04 Feb 2020

Beste heer Binkhorst,U kunt twee aparte circuits over een dubbele wisselschakelaar laten lopen, echter het moet dan wel op dezelfde zekering in de meterkast zitten.
