Elektriciteitsdraden

Elektriciteitsdraad, ook wel installatiedraad of VD-draad (vinyldraad) genoemd zorgen ervoor dat stroom bij een elektrisch apparaat kan komen, maar ook dat stroom van een elektrisch apparaat afgevoerd kan worden. Er bestaan verschillende soorten elektriciteitsdraden, namelijk de fasedraad, nuldraad, schakeldraad en aarddraad. Iedere elektriciteitsdraad heeft een andere functie en andere kleur.

De kleur van elektriciteitsdraden

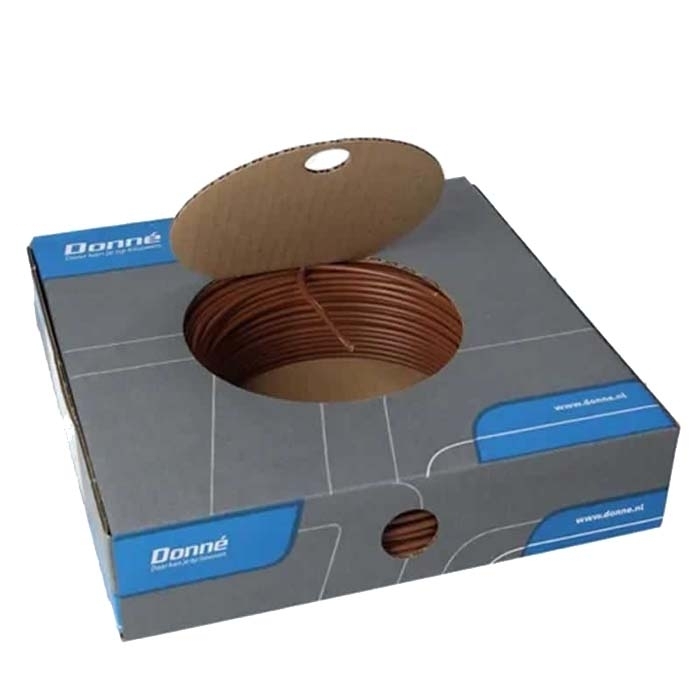

• Fasedraad | bruin

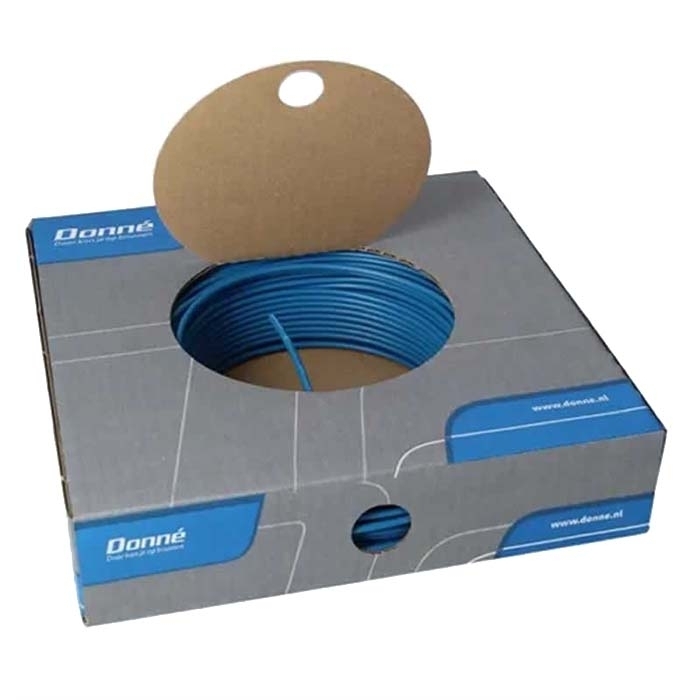

• Nuldraad | blauw
• Schakeldraad | zwart

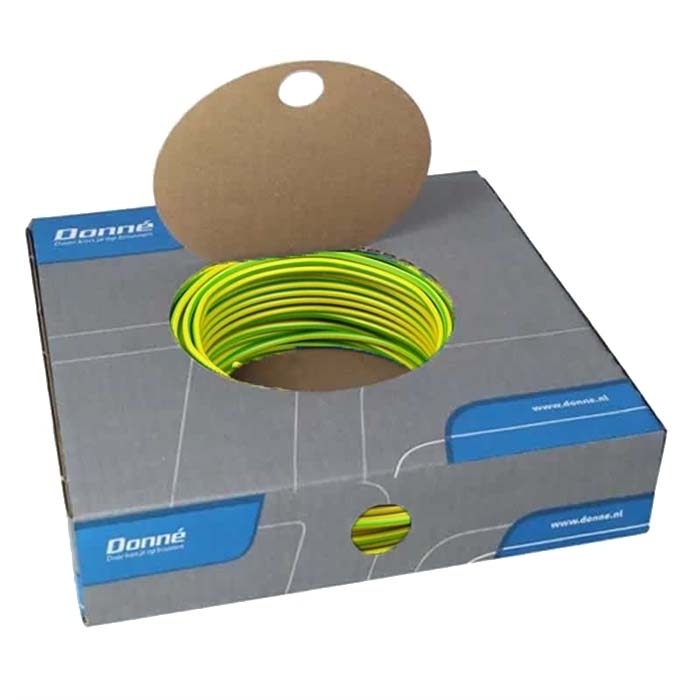

• Aarddraad | geel/groen

Verschillen tussen elektriciteitsdraad

Iedere elektriciteitsdraad heeft zijn eigen functie. De ene draad zorgt voor de stroomtoevoer, de ander voor de stroomafvoer en weer een andere voor de veiligheid. Klik hieronder op een bepaald type elektradraad en kom meer te weten over waar het type draad voor wordt gebruikt.

• Fasedraad
• Nuldraad
• Schakeldraad
• Aarddraad.

Waaruit bestaat de kern van een elektriciteitsdraad?

De kern van een elektriciteitsdraad kan bestaan uit meerdere, koperen elektriciteitsdraden bij elkaar of uit een enkele koperen draad. Soepele elektriciteitsdraden en kabels zijn meestal voorzien van meerdere koperen elektriciteitsraden en hebben vaak één enkele koperen draad.

Welke diameter heeft een elektriciteitsdraad nodig?

De diameter van een elektriciteitsdraad is afhankelijk van hoeveel stroom een elektrisch apparaat nodig heeft. Hoe groter de diameter van de elektriciteitsdraad des te meer stroom de draad kan geleiden. hieronder worden de meest gangbare maten met betrekking tot de diameter van een elektriciteitsdraad weergegeven.

• 1,5 mm², veilig te gebruiken tot 10 ampère met smeltveiligheden of 16 ampère met installatieautomaat. Schakelaars en stopcontacten dienen met dit type draad te worden aangesloten
• 2,5 mm², veilig te gebruiken tot 16 ampère met smeltveiligheden of 20 ampère met automaten. Stopcontacten dienen met dit type draad te worden aangesloten.
• 6 mm², veilig te gebruiken tot 32 ampère met smeltveiligheden of 40 ampère met automaten. Elektrische apparaten met hogere vermogens, zoals een elektrische oven dienen met dit type draad te worden aangesloten.

Hoe en tot hoever strip je elektriciteitsdraden en -kabels aan?

Lees meer over hoe en tot hoever je elektriciteitsdraden en elektriciteitskabels aanstript.

Hoe trek je elektriciteitsdraden door?

Lees meer over hoe je elektriciteitsdraden doortrekt.

Hoe verbind je elektriciteitsdraden met elkaar?

Elektriciteitsdraden verbinden wordt ook wel lassen of aflassen genoemd en kan op verschillende manieren worden uitgevoerd. Gebruik een lasdop, lasklem of kroonsteen voor het verbinden van draden.

• Lees meer over het verbinden van elektriciteitsdraden met een lasklem.
• Lees meer over het verbinden van elektriciteitsdraden met een lasdop.
