YMvK kabel

YMvK kabelEen YMvK kabel is een 600/1000 Volt elektriciteitskabel die geschikt is voor installaties tot 1000 Volt. De kabel wordt gebruikt om elektrische laagspanningsinstallaties te maken in bijvoorbeeld woningen, bedrijfspanden, ruimtes waar het vochtig kan zijn en ruimtes met hoge brandveiligheidseisen. Daarnaast wordt een YMvK-as kabel vaak buiten in de tuin, in de grond gebruikt.

Wanneer gebruik je welke YMvK kabel?

Er bestaan verschillende soorten YMvK kabel, zie onderstaande. Wanneer welke type kabel wordt gebruikt, is afhankelijk van de situatie.
  • YMvK mb kabel en YMvK rss mb kabel
  • YMvK ss mb
  • VO-YMvKas mb
  • VG-YMvKas mb

Alle YMvK kabels zijn moeilijk brandbaar, vandaar de afkorting mb. De YMvK kabel is geschikt om bij hoge omgevingstemperaturen te gebruiken waarbij de maximale continue geleidertemperatuur mag oplopen tot 90°C. Daarbij mag de  de temperatuur tijdelijk overbelast worden tot 130°C. Tenslotte dient de installatietemperatuur minimaal minimaal 0°C te zijn.

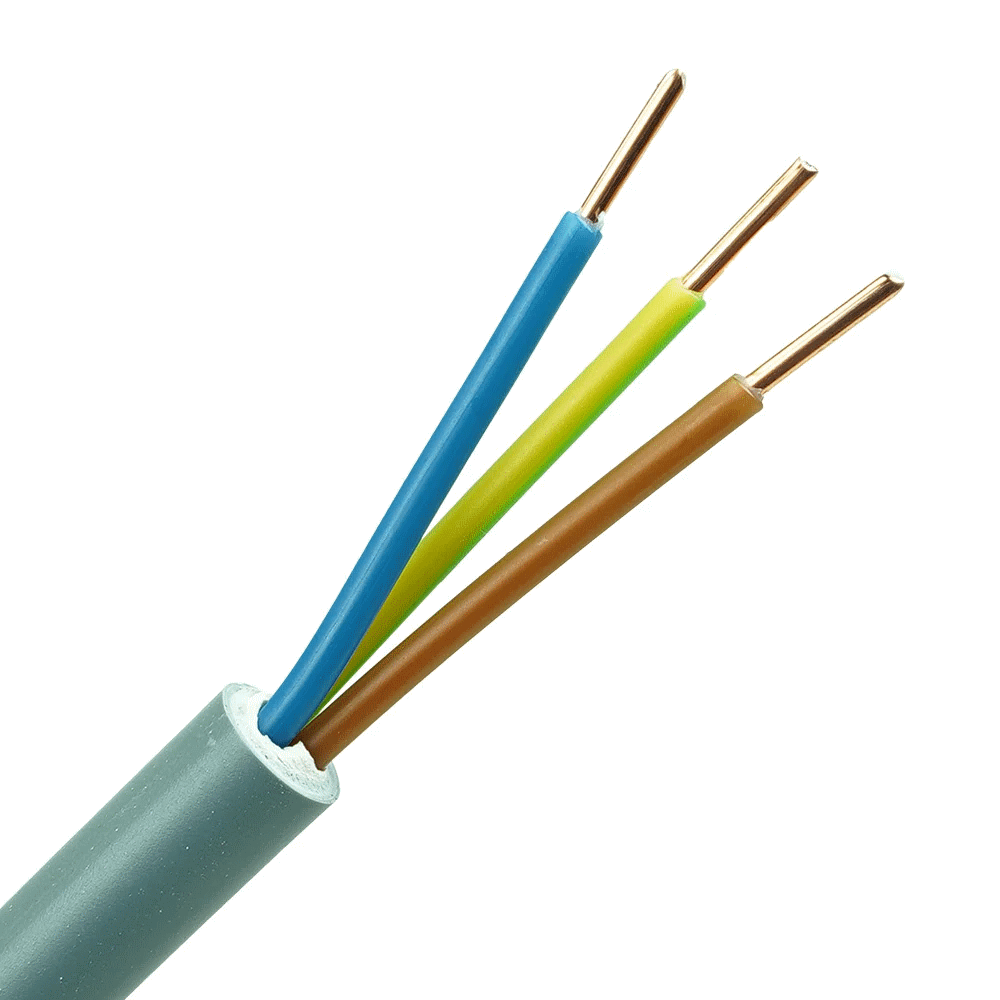

YMvK mb kabel en YMvK rss mb kabel


De YMvK mb en YMvK rss mb kabels zijn bijna hetzelfde. Het verschil zit het hem enkel in dat vanaf 35mm2 geleiderdoorsnede YMvK mb verandert in YMvK mb rss.

Eigenschappen


  • Geleider: blank elektrolytisch koper, tot en met 6mm² massief, vanaf 10mm² samengeslagen
  • Isolatie: XLPE (gevulcaniseerde polyetheen)
  • Aders: samengeslagen, 3-5 aders opgevuld tot een rond geheel, vanaf 6 aders omwikkeld met kunststof tape
  • Buitenmantel: PVC mb

Aderkleuren


  • 1 ader: zwart
  • 2 aders: blauw en bruin
  • 3 aders: 1,5 en 2,5mm²: groen/geel, blauw, bruin óf bruin, zwart grijs (type N). 4 en 6 mm²: groen/geel, blauw bruin. Vanaf 10 mm²: bruin, zwart en grijs.
  • 4 aders: t/m 4mm²: groen/geel, bruin, zwart, grijs óf blauw, bruin, zwart, grijs Type N). Vanaf 6mm²: groen/geel, bruin, zwart, grijs.

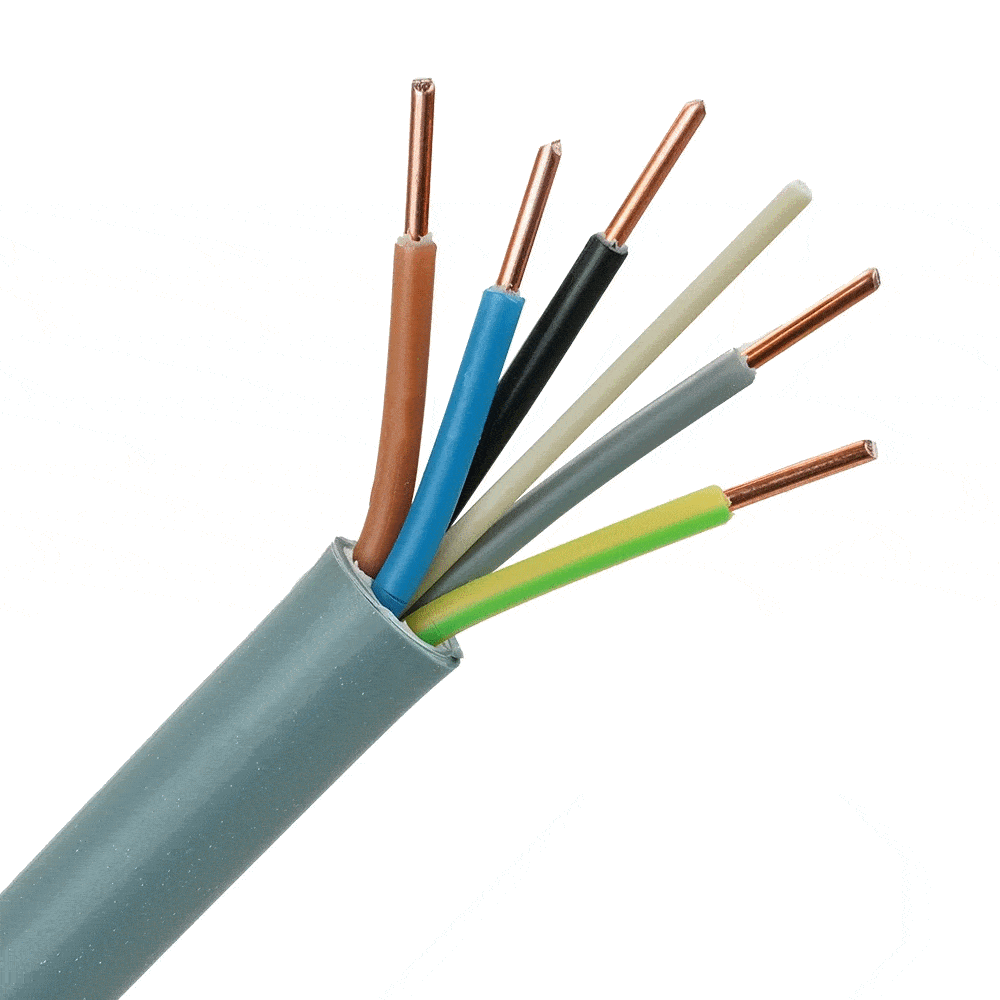

  • 5 aders: groen/geel, blauw, bruin, zwart, grijs.
  • Veeladerig: één ader groen/geel (altijd in de buitenste laag), de overige aders zwart, vanuit het hart van de kabel opeenvolgend genummerd.

YMvK mb ss


De YMvK ss mb kabel is een soepele kabel die vaak wordt gebruikt wanneer een installatieruimte lastig te bereiken is. De kabel is geschikt voor installaties met veel bochten of niveauverschillen.

Eigenschappen


  • Geleider: blank elektrolytisch koper, tot en met 6mm² massief, vanaf 10mm² samengeslagen
  • Isolatie: XLPE (gevulcaniseerde polyetheen)
  • Aders: samengeslagen, 2-5 aders opgevuld tot een rond geheel, vanaf 6 aders omwikkeld met kunststof tape
  • Buitenmantel: PVC mb

Aderkleuren


  • 1 ader: zwart
  • 2 aders: blauw en bruin
  • 3 aders: 1,5 en 2,5mm²: groen/geel, blauw, bruin óf bruin, zwart grijs (type N). 4 en 6 mm²: groen/geel, blauw bruin. Vanaf 10 mm²: bruin, zwart en grijs.
  • 4 aders: t/m 4mm²: groen/geel, bruin, zwart, grijs óf blauw, bruin, zwart, grijs Type N). Vanaf 6mm²: groen/geel, bruin, zwart, grijs.
  • 5 aders: groen/geel, blauw, bruin, zwart, grijs.
  • Veeladerig: één ader groen/geel (altijd in de buitenste laag), de overige aders zwart, vanuit het hart van de kabel opeenvolgend genummerd.

VO-YMvKAS mb


De VO-YMvKAS mb is een omvlochten installatiekabel. 'Omvlochten' houdt hierbij in dat de kabel een stalen, gevlochten mantel heeft. Door de stalen mantel is de kabel geschikt om in de grond of boven de grond te gebruiken waarbij de mechanische bescherming en elektrische afscherming van de kabel een belangrijke rol spelen.

De mantel van deze kabel bestaat uit gevlochten gegalvaniseerde staaldraden met daaronder een soepele platte beschermingsleiding van vertinde koperdraadjes.

Eigenschappen


  • Geleider: blank elektrolytisch koper, tot en met 6mm² massief, vanaf 10mm² samengeslagen
  • Isolatie: XLPE (gevulcaniseerde polyetheen)
  • Aders: samengeslagen, 2-5 aders opgevuld tot een rond geheel, vanaf 6 aders omwikkeld met kunststof tape
  • Binnenmantel: PVC
  • Omvlechting (stalen mantel) van gegalvaniseerde staaldraden met daaronder een soepele platte beschermingsleiding bestaande uit vele vertinde koperdraadjes.
  • Buitenmantel: PVC mb.

Aderkleuren
  • 2 aders: blauw en bruin
  • 3 aders: bruin, zwart, grijs
  • 4 aders: blauw, bruin zwart, grijs
  • 5 aders: blauw, bruin, zwart, grijs, zwart
  • Veeladerig: zwart, vanuit het hart van de kabel opeenvolgende genummerd

VG-YMvKas mb


De VG-YMvKas mb kabel is een kabel gewapend met gegalvaniseerde staaldraden en blanke koperdraden. Daaromheen zit een open tegenspiraal van gegalvaniseerd staalband. De kabel kan direct in de grond worden gebruikt en is tevens geschikt voor bovengrondse installaties waarbij een mechanische bescherming en elektrische afscherming een bovenmatig belangrijke rol spelen.

Eigenschappen


  • Geleider: samengeslagen blank elektrolytisch koper. 3 en 4 aderige kabels t/m 35mm²: sectorvorming. Overige typen: rond
  • Isolatie: XLPE (gevulcaniseerde polyetheen)
  • Aders: samengeslagen ronde geleiders, opgevuld tot een rond geheel. Sectorvormige geleiders, omwikkeld met kunststof tape.
  • Binnenmantel: PVC
  • Bewapening/beschermingsleiding armering van gegalvaniseerde staaldraden en blanke koperdraden t/m 3 x 95 mm² en 4 x 10 t/m 4 x 70 mm² rond, overige doorsneden vlak), met daaromheen een open tegenspiraal van gegalvaniseerd staalband.
  • Buitenmantel: PVC mb.

Aderkleuren


  • 2 aders: blauw en bruin
  • 3 aders: bruin, zwart, grijs
  • 4 aders: blauw, bruin zwart, grijs
  • 5 aders: blauw, bruin, zwart, grijs, zwart

YMVK kabel kopen?

Bestel de juiste YMvK kabel.
willeke lode
Door

willeke lode

op 19 Oct 2018

wat is verschil tussen YMVK 3x2,5 en 3x1,5? Waar kan ik ze voor gebruiken? verschil? willeke

Ilse van Kaathoven
Door

Ilse van Kaathoven

op 22 Oct 2018

Hallo Willeke,Het verschil tussen een YMVK 3x2,5 en 3x1,5 is de hoeveelheid stroom die door de kabel kan worden geleid. Hoe meer mm² des te meer stroom de kabel aan kan. 1,5mm² wordt bijvoorbeeld gebruikt om schakelaars op aan te sluiten en 2,5mm² wordt gebruikt om stopcontacten op aan te sluiten. Echter doorgaans wordt voor de handigheid voornamelijk 2,5mm² gebruikt. Hier kunnen dan dus schakelaars en stopcontacten op aangesloten worden. Wanneer de kabel wordt aangesloten op een zware machine of elektrisch apparaat dan dient het aantal kwadraat weer zwaarder te zijn. Wat wil je precies aansluiten? Dan kunnen we kijken welke elektriciteitskabel je nodig hebt.

Joost
Door

Joost

op 24 Jan 2023

Wat is het 6e dunne draadje in een 5x6 ymvk?

s
Door

s

op 25 Jan 2023

aardlitze?

Joost
Door

Joost

op 25 Jan 2023

Ja of een dropveter. Maar bedankt 😉
