Grondkabel

GrondkabelEen grondkabel noemt men ook wel een buitenkabel of YMvK-as kabel en heeft als doel het transporteren van elektriciteit. Wil je bijvoorbeeld buiten verlichting aansluiten? Dan ben je genoodzaakt om ergens elektriciteit vandaan te halen. Met een grondkabel transporteer je elektriciteit vanuit een elektrapunt via de grond naar de verlichting.

Hoe ziet een grondkabel eruit?

Een kabel voor in de grond bestaat uit elektriciteitsdraden die beschermd worden door een stalen gevlochten mantel (aardscherm). De stalen mantel zorgt voor bescherming van de kabel. Wanneer iemand buiten in de grond aan het werk is en met een spade de kabel raakt, biedt de mantel enigszins bescherming tegen elektrocutie. Wanneer je een kabel in de grond gebruikt, is het dus van uiterst belang dat de kabel over een stalen mantel beschikt.

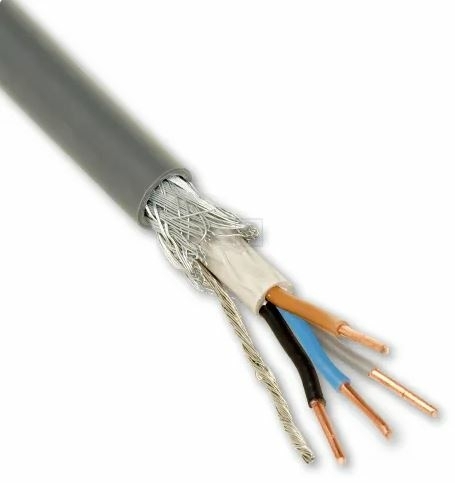

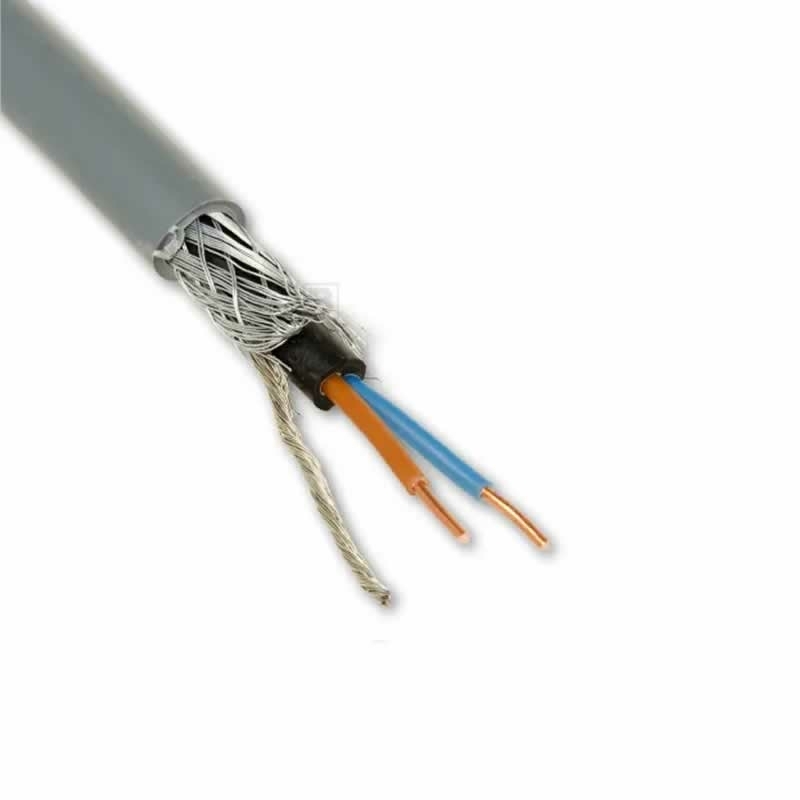

Buitenkabels kunnen meerdere elektriciteitsdraden (aders) bevatten. Er bestaan twee, drie, vier of  vijf-aderige buitenkabels. Elke draad in een kabel heeft een aparte functie en is apart geïsoleerd van de andere draden. De aardlitze wordt niet meegerekend met het aantal aders. Praat men bijvoorbeeld over een twee-aderige grondkabel, dan bevat deze kabel een aardlitze, een nuldraad en een fasedraad. Het aantal aders waaruit een grondkabel dient te bestaan, is afhankelijk van de functie van de grondkabel. Wil je elektriciteit naar meerdere elektrapunten via de grondkabel geleiden? Dan dient de kabel ook meerdere elektriciteitsdraden te bevatten.

Grondkabel kenmerken

  • De doorsnede van de elektriciteitsdraden en de kabel bepalen de maximaal toelaatbare stroomsterkte
  • De isolatiewaarde van de mantel van de kabel bepaalt de maximaal toelaatbare elektrische spanning

YMvK-as grondkabel

De YMvK-as grondkabel is een typische kabel die men gebruikt om elektra aan te sluiten via een elektriciteitskabel in de grond. Hierbij staat het woord ‘as’ voor aardscherm.Grondkabel

Waar moet je een grondkabel op aansluiten?

Om elektriciteit te transporteren is in ieder geval een elektrapunt noodzakelijk. Vaak is buiten reeds een lasdoos tegen de muur gemonteerd waar je een buitenkabel op kunt aansluiten.

Houd wel altijd rekening met het totale vermogen dat op de groep wordt aangesloten. Het vermogen van de nieuwe verlichting of andere elektrische apparaten die je gaat aansluiten moet je bij het vermogen van de reeds aangesloten apparaten optellen. Houd 3500 Watt aan vermogen aan dat je op de groep aansluit, dan zit je altijd goed. Lees meer over hoeveel Watt op één groep aangesloten mag worden.

Wordt het vermogen dat op de groep aansloten wordt te groot? Dan dien je elektriciteit van een nieuwe groep uit de meterkast te halen.

Lees meer elektriciteit naar buiten trekken.

Hoe sluit je grondkabel aan?

Het aansluiten en leggen van grondkabels bestaat uit verschillende stappen. Lees hierover meer op ‘Hoe leg je grondkabel voor het aansluiten van elektra in de tuin?’

Hoe strip je een grondkabel?

Bekijk onderstaande video’s om te zien hoe je een twee aderige grondkabel stript en hoe je een drie aderige grondkabel stript. Lees daarnaast meer over hoe je een grondkabel stript.

Hoe repareer je een grondkabel?

Lees meer over hoe je een grondkabel repareert.

Grondkabel kopen

Bestel een grondkabel voor het aansluiten van verlichting of elektriciteit via de grond.
