Lasklem

EenLasklem lasklem, ook wel hevelklem genoemd, is een klem waarmee twee of meer elektriciteitsdraden aan elkaar worden verbonden. Het verbinden van deze draden, wordt ook wel lassen of aflassen genoemd. Door het lassen van elektriciteitsdraden wordt een lasverbinding gemaakt om elektriciteit te geleiden. Veel lasklemmen zijn transparant waardoor je de verbinding eenvoudig en snel kunt controleren.

Lasklemmen / hevelklemmen

Elektriciteitsdraden lassen met een lasklem

Verschillende soorten lasklemmen

ER bestaan verschillende soorten lasklemmen. Het aantal polen speelt hierbij een rol. Met een 2-polige klem kun je enkel een draad doorverbinden en met een 3-polige klem kun je eventueel ook een elektriciteitsdraad splitten. Door het splitten van een draad kun je stroom aftakken naar meerdere elektrapunten, bijvoorbeeld naar een schakelaar, stopcontact, etc.



Hoe werkt een lasklem?

Bekijk eerst onderstaande video’s waarop te zien hoe hoe een lasklem wordt gebruikt om elektrische draden met elkaar te verbinden.

Volg onderstaande stappen en maak zelf een elektrische verbinding met een lasklem.

Stap 1. Zorg ervoor dat de stroom is uitgeschakeld.

Stap 2. Strip de elektriciteitsdraden tot ongeveer ongeveer 11 millimeter aan.

Stap 3. Steek de elektriciteitsdraden in de lasklem.

Stap 4. Indien de klem een klipje heeft, druk dan op het klipje en steek de elektriciteitsdraad in de klem.

Stap 5. Test of een juiste verbinding is gemaakt. Dit kan door gewoonweg de groep in de groepenkast weer in te schakelen. Echter dit kan ook door met een duspol in het gaatje van de lasklem, zie onderstaande te testen of een juiste verbinding is gemaakt.

Transparante Wago lasklem testen verbinding  Grijze Wago lasklem testen verbinding

Lasklem kopen?

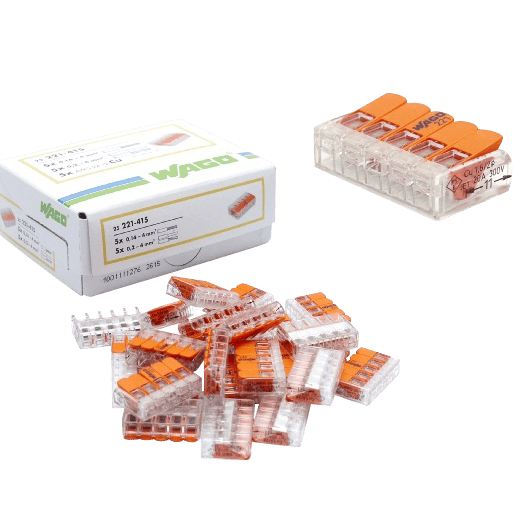

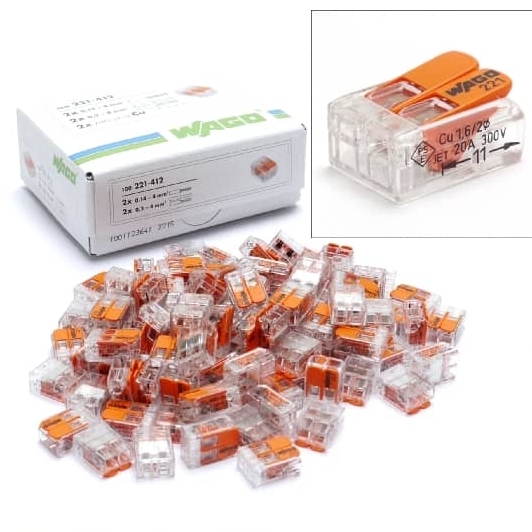

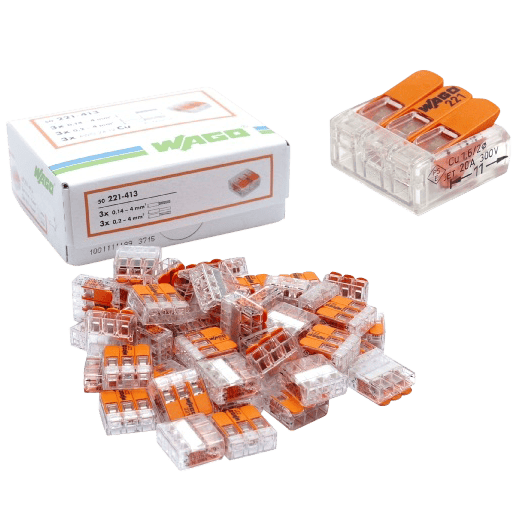

Bestel een lasklem of meerdere lasklemmen.

    Comment Section

    2 reacties op “Lasklem


    Door Sientje op 27 oktober 2018

    stap 5 is onduidelijk en bestaat volgens mij uit meerdere onderdelen. Wat ontbreekt is: hoe je kunt testen of de verbindingen juist zijn gelegd. Hoe test je dat? Wat heb je nodig om te testen? Een lamp? Ik zoek ondertussen verder 🙂


    Door Ilse van Kaathoven op 29 oktober 2018

    Hallo Sientje,

    Bedankt voor je reactie! Ik begrijp dat het niet helemaal duidelijk is. De verbinding kun je testen door gebruik te maken van een duspol. In de lasklem zit een gaatje en als je daar de pen van de duspol in steekt kun je testen of er een goede verbinding wordt gemaakt. Je kunt het natuurlijk ook testen door gewoon de spanning weer in te schakelen in de groepenkast zelf. Ik zal het in ieder geval ook verder toelichten in het artikel zelf.
