Enkelpolige schakelaar aansluiten

Sluit een enkelpolige schakelaar aan met behulp van onderstaande video en stappenplan met instructies. Bekijk tevens het schema van een enkelpolige schakeling waar de enkelpolige schakelaar onderdeel van is. Een enkelpolige schakelaar kan je gebruiken als bijvoorbeeld lichtschakelaar en wordt ook wel een wandschakelaar genoemd.

Wat heb je nodig om een enkelpolige schakelaar aan te sluiten?

• Enkelpolige schakelaar + knop (wip) + afdekraam
• Schroevendraaier
• 2 elektriciteitsdraden die uit de muur komen (fasedraad = bruin en schakeldraad = zwart)
• Striptang
• Tweepolige spanningstester

Sluit een enkelpolige schakelaar aan met onderstaande video

Let op, in de video wordt een wisselschakelaar gemonteerd die als enkelpolige schakelaar werkt. Steeds vaker wordt namelijk een wisselschakelaar gemonteerd in plaats van een enkelpolige schakelaar omdat de wisselschakelaar als universele schakelaar werkt en dus ook als enkelpolige schakelaar gebruikt kan worden.

Stappenplan enkelpolige schakelaar monteren

Stap 1 - Spanning uitschakelen

Schakel allereerst de spanning uit door desbetreffende groep in de groepenkast uit te schakelen.

Stap 2 - Test spanning uitgeschakeld

Test met een tweepolige spanningstester of de spanning daadwerkelijk is uitgeschakeld.

Stap 3 - Draad strippen

Kijk op de achterkant van de enkelpolige schakelaar tot hoever de fasedraad en de schakeldraad aangestript moeten worden en strip de draden tot de aangegeven lengte aan.

Stap 4 - Bruine draad aansluiten

Sluit op de achterkant van de enkelpolige schakelaar, op de rode aansluiting (zie afbeelding 1) de fasedraad aan. Dit is de bruine draad, ook wel de aanvoerdraad van de stroom.

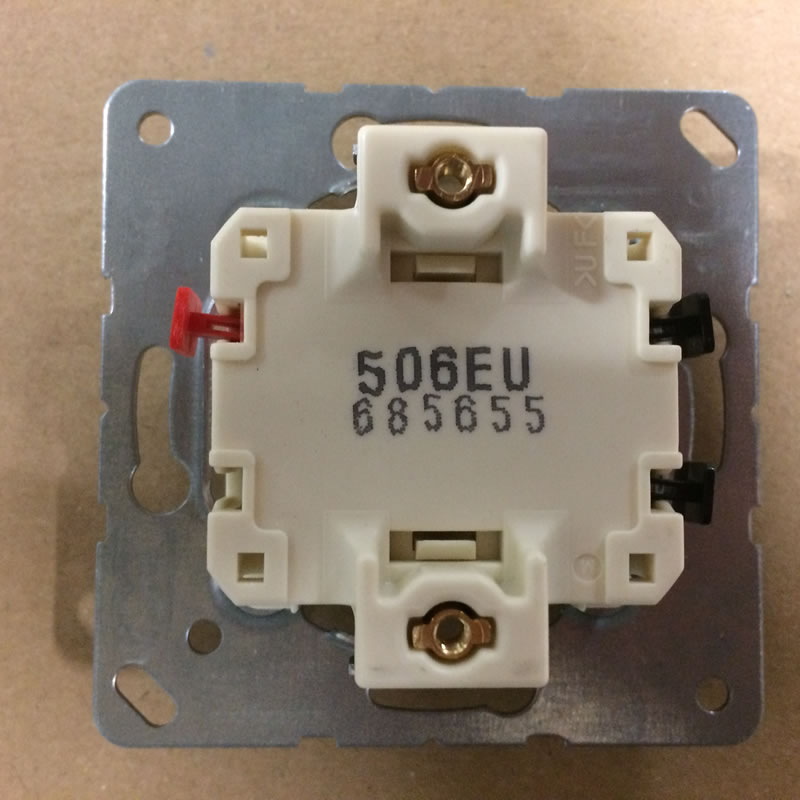

  Afb. 1 Achterkant schakelaar[/caption]

Stap 5 - Zwarte draad aansluiten

Sluit op de achterkant van de enkelpolige schakelaar, op de zwarte aansluiting, recht tegenover de rode aansluiting (zie afbeelding 1) de schakeldraad aan. Dit is de zwarte draad.

Stap 6 - Inbouwdoos plaatsen

Zijn de elektriciteitsdraden aangesloten? Dan dient de enkelpolige schakelaar in de inbouwdoos gemonteerd te worden. Denk er hierbij aan dat de woorden ‘top’ en ‘oben’ aan de bovenkant komen te zitten (zie afbeelding 2). Draai de schroeven zo ver uit de doos dat ze buiten de wand uitkomen.

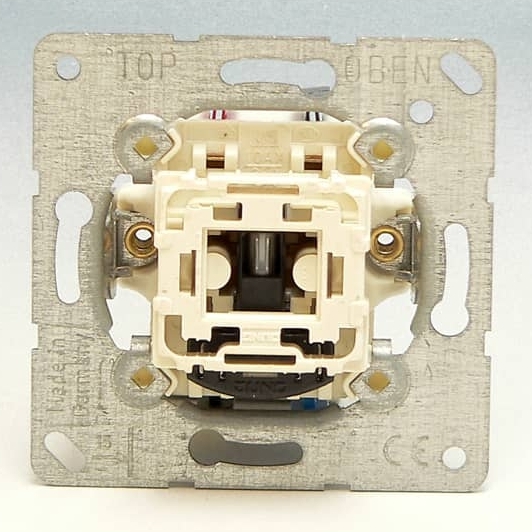

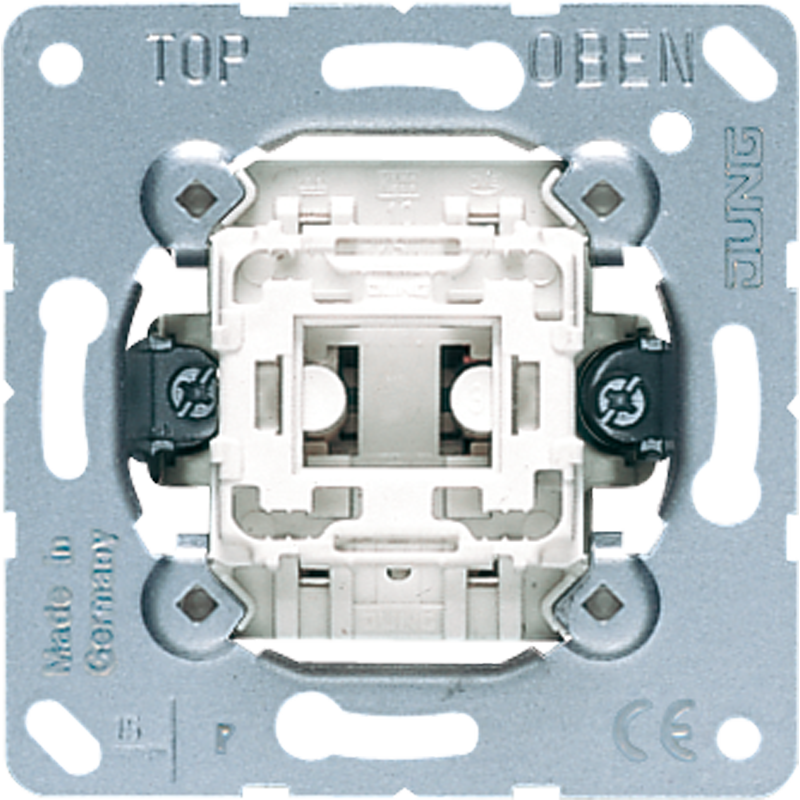

Afb. 2 Voorkant schakelaar top-oben[/caption]

Stap 7 - Schroeven plaatsen

Zet de enkelpolige schakelaar op zijn plaats en zorg ervoor dat de schroeven door de grote gaten kunnen. Let op, draai de schroeven nog niet vast!

Stap 8 - Schakelaar recht zetten en vastdraaien

Vervolgens kan de enkelpolige schakelaar recht gedraaid worden en kunnen de schroeven vastgedraaid worden.

Tip: Gebruik een elektricien waterpas om de lichtschakelaar waterpas te monteren.

Stap 9 - Afdekraam plaatsen

Druk de knop op de enkelpolige schakelaar en plaats het afdekraampje om de schakelaar tegen de muur.

Hoe demonteer je een enkelpolige schakelaar?

Lees ook hoe je een enkelpolige schakelaar demonteert.

Onze enkelpolige schakelaars:

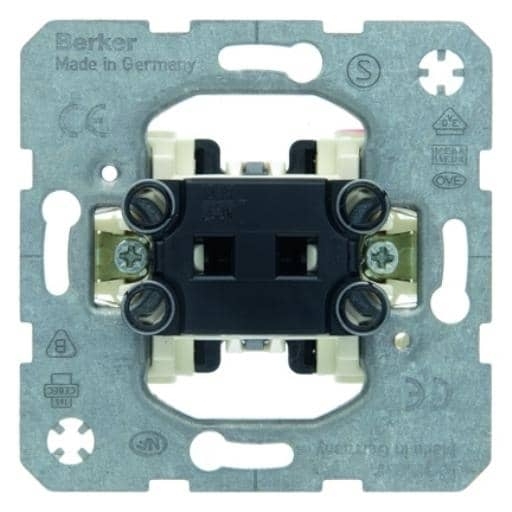

1. Berker enkelpolige schakelaar 3036
