Wisselschakelaar aansluiten

Sluit een wisselschakelaar aan met behulp van een video en een stappenplan met instructies. Bekijk tevens het schema van een wisselschakeling waar de wisselschakelaar onderdeel van is.

Wat heb je nodig om een wisselschakelaar aan te sluiten?

Sluit een wisselschakelaar aan met onderstaande video

Let op, in de video wordt een wisselschakelaar gemonteerd die als enkelpolige schakelaar werkt. Steeds vaker wordt namelijk een wisselschakelaar gemonteerd in plaats van een enkelpolige schakelaar omdat de wisselschakelaar als universele schakelaar werkt en dus ook als enkelpolige schakelaar gebruikt kan worden.

Stappenplan wisselschakelaar monteren

Stap 1. Schakel allereerst de spanning uit. Ga hiervoor naar de groepenkast en schakel de groep uit die in contact staat met het punt waar je de wisselschakelaar wilt aansluiten.

Stap 2. Test met de tweepolige spanningstester of de spanning daadwerkelijk is uitgeschakeld.

Stap 2. Kijk op de achterkant van de wisselschakelaar tot hoe ver de fasedraad en de twee schakeldraden aangestript moeten worden en strip de draden tot de aangegeven lengte aan.

Stap 3. Sluit op de achterkant van de wisselschakelaar, op de rode aansluiting (zie afbeelding 1) de fasedraad aan.

Wisselschakelaar aansluiten

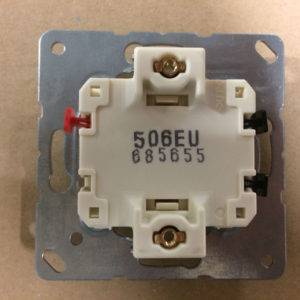

Afb. 1 Achterkant schakelaar

Stap 4. Sluit op de achterkant van de wisselschakelaar, op de zwarte aansluitingen (zie afbeelding 1) de schakeldraden aan.

Stap 5. Zijn de elektriciteitsdraden aangesloten? Dan dient de wisselschakelaar in de inbouwdoos gemonteerd te worden. Denk er hierbij aan dat de woorden ‘top’ en ‘oben’ aan de bovenkant komen te zitten (zie afbeelding 2). Draai de schroeven zo ver uit de doos dat ze buiten de wand uitkomen.

Wisselschakelaar aansluiten

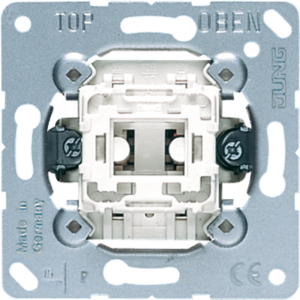

Afb. 2 Voorkant schakelaar top-oben

Stap 6. Zet de wisselschakelaar op zijn plaats en zorg ervoor dat de schroeven door de grote gaten kunnen. Let op draai de schroeven nog niet vast!

Stap 7. Vervolgens kan de wisselschakelaar recht gedraaid worden en kunnen de schroeven vastgedraaid worden.

Stap 8. Druk de knop op de wisselschakelaar en plaats het afdekraampje om de schakelaar tegen de wand.
