In de artikel leggen we u uit hoe u perilex moet aansluiten.

Wat is perilex?

Een perilex aansluiting bestaat uit een stekker en een stopcontact en kan meer vermogen aan dan gebruikelijke stekkers en stopcontacten. Een perilex aansluiting gebruikt u voor elektrische apparaten die veel vermogen nodig hebben, zoals een keramische- of inductiekookplaat en een oven.

Waarom perilex?

Normaal kan één groep in de groepenkast maximaal 16A x 230V = 3.680W aan. Een kook, of inductieplaat verbruikt over het algemeen 6.000 tot 7.500 Watt. Dat is meer dan 1 groep aankan en daarom combineert u 2 groepen om het meer vermogen aan te kunnen. Dit wordt ook wel een fornuisgroep genoemd in de meterkast.

Perilexaansluiting wordt aangesloten met 5 draden

Omdat er een groep wordt gecombineerd in de groepenkast, zijn er 5 draden aan te sluiten. De kabel die u hiervoor gebruikt is een installatiekabel met 5 draden, ook wel een 5-aderige Xmvk kabel genoemd. Deze kabel heeft een blauwe, bruine, zwarte, grijze en groen/gele draad. Het vermogen wordt verdeelt over meerdere draden, brandt daardoor minder snel door en is er minder kans op overbelasting van de draden.

Heeft u geen installatiekabel, dan kunt u ook VD draad gebruiken: bruine draad (fase) en blauwe draad (nul) en blauw/gele (aarde), maar voor perilex heeft u wel altijd 5 draden nodig.

Hoe u deze kabel aansluit, leggen we hieronder uit bij ‘perilex stopcontact aansluiten’.

Wat is een perilex stekker?

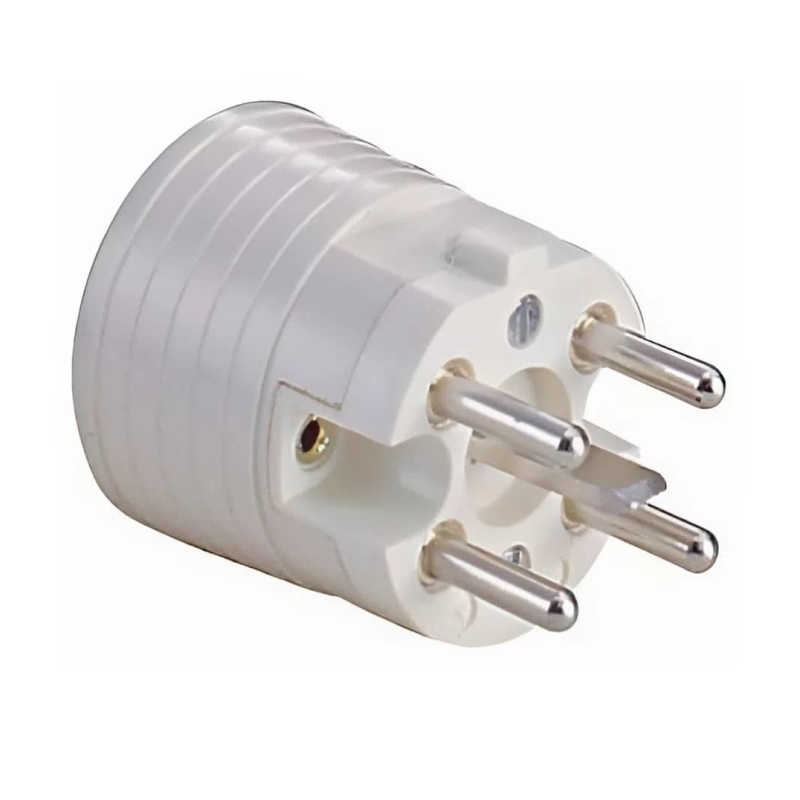

Een perilex stekker heeft 4 pinnen en randaarde. Dit zijn dus 2 pinnen meer dan een normale stopcontact, waardoor de stroom verdeeld wordt over meer draden.

perilex stekker

Perilex stekker aansluiten

Het komt vaker voor dat een elektrisch apparaat dat meer vermogen nodig heeft, nog niet is voorzien van een perilex stekker. Omdat het per apparaat verschilt hoe u deze moet aansluiten, raden wij aan om de gebruiksaanwijzing van het betreffende apparaat te raadplegen.

Wat is een perilex stopcontact?

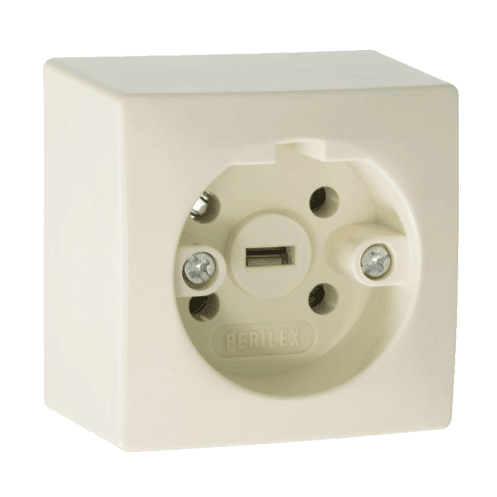

Een perilex stopcontact heeft 4 gaten, in plaats van 2 bij een normaal stopcontact, en randaarde. Hierop past uiteraard een perilex stekker. Er zijn zowel opbouw als inbouw varianten.

stopcontact perilex

Perilex stopcontact aansluiten 2x230V + groepenkast

Bij een ‘normale’ groepenkast met 230 volt, ook wel een 1 fase groepenkast genoemd, moet er een fornuisgroep aanwezig zijn in de groepenkast.

De kookgroep is een gecombineerde groep (2 groepen in 1) en wordt daarom ook wel een 2 x 230V groep of 2 fase groep genoemd.

De fornuisgroep in de groepenkast sluit u de volgende draden aan:

  1. N1 – Blauwe draad (nul draad)
  2. L1 – Bruine draad (fase draad)
  3. N2 – Blauwe draad (nul draad) (of zwart als u een kabel gebruikt, dan deze ader zodanig kenmerken dat deze als nul draad wordt gezien)
  4. L2 – Bruine draad (fase draad) (of grijs als u een kabel gebruikt)

De groen/gele draad sluit in de meterkast aan op de aardrail en zorgt voor aarde.

Het perilex stopcontact 2x230V sluit u als volgt aan:

  1. N – Blauwe draad (nul draad)
  2. L1 – Blauwe draad (nul draad) (of bruin als u een kabel gebruikt, dan deze ader zodanig kenmerken dat deze als nul draad wordt gezien)
  3. L2 – Bruine draad (fase draad) (of zwart als u een kabel gebruikt)
  4. L3 – Bruine draad (fase draad) (of grijs als u een kabel gebruikt)
  5. De groen/gele draad op de randaarde

Perilex stopcontact aansluiten 380V + groepenkast

Een krachtstroom groepenkast met 380 volt wordt ook wel een 3 fase groepenkast genoemd, omdat er vanuit het nutsbedrijf 3 stroomdraden binnenkomen in de meterkast in plaats van 1. Ook hier moet een kookgroep in de groepenkast worden gemonteerd, maar dan als volgt.

LET OP! Heeft u een 3 fase 380V groepenkast? Dan is het afhankelijk van uw kookplaat of u:

  1. Óf een 3 fase 380V kookgroep gebruikt. In dit geval, lees instructies hieronder.
  2. Óf een 2x 1 fase 230V kookgroep gebruikt. In dit geval, lees instructies hierboven.

Lees hiervoor de instructies van uw apparaat.

 De fornuisgroep in de groepenkast sluit u de volgende draden aan:

  1. N – Blauwe draad (nul draad)
  2. L1 – Bruine draad (fase draad)
  3. L2 – Bruine draad (fase draad) (of zwart als u een kabel gebruikt)
  4. L3 – Bruine draad (fase draad) (of grijs als u een kabel gebruikt)

De groen/gele draad sluit in de meterkast aan op de aardrail en zorgt voor aarde.

Het perilex stopcontact 3 fase sluit u als volgt aan:

  1. N – Blauwe draad (nul draad)
  2. L1 – Bruine draad (fase draad)
  3. L2 – Bruine draad (fase draad) (of zwart als u een kabel gebruikt)
  4. L3 – Bruine draad (fase draad) (of grijs als u een kabel gebruikt)
  5. De groen/gele draad op de randaarde

Heeft u vragen? Neem dan contact op met ons!


Perilex kopen?

Perilex stekkers en stopcontacten kopen



V.P. Pons
Door

V.P. Pons

op 27 Nov 2022

Ik begrijp dat de standaardaansluiting van een Perilex stopcontact met 3 fasen als volgt zou moeten zijn: Rechtsboven L1=bruin; Rechtsonder L2=zwart; Linksonder L3=grijs; Linksboven N=blauw; Midden aarde=groengeel. Waarom geeft u andere instructies?

Peter
Door

Peter

op 26 Jan 2023

Losse installatiedraad grijs 2,5 is niet meer leverbaar. Daarom 3x bruin, tenzij je een kabel gebruikt.

V.P. Pons
Door

V.P. Pons

op 26 Jan 2023

Ik begrijp uw reactie niet precies, maar ik heb het over uw plaatje aan het begin van het artikel. Daar wordt voor L1 grijs geïndiceerd, terwijl dit bruin moet zijn. In uw daaropvolgende beschrijving staat dit overigens wel juist.

J. van Dijken
Door

J. van Dijken

op 31 Jan 2023

NEN1010 : L1 = bruin , L2 = zwart , L3 = grijs de aansluiting van een perilex wandcontactdoos (van boven bezien): noord : PE (aarde) groengeel noord-oost : L1 (f1) bruin zuid-oost: L2 (f2) zwart zuid-west: L3 (f3) grijs noord-west: N (nul) blauw

Marcel
Door

Marcel

op 06 Aug 2023

dus als ik het goed begrijp is L1 en L2 >>> 1 groep L3 en N >>> 1 groep van de kookgroep????

Nick
Door

Nick

op 03 Aug 2023

Bedankt voor de waardevolle info. Begrijp ik dan goed, dat in het geval van een 380V groep, L2 en L3 om de beurt fase en nul zijn, 120graden van elkaar verschoven?

Jeffrey
Door

Jeffrey

op 30 Aug 2023

Bedankt voor je reactie V.P Pons, ik had mij al blindgestaard op de afbeelding. Maar goed dat ik de rest van het artikel ook gelezen heb

Franck
Door

Franck

op 02 Nov 2023

Een los liggende perilex opbouwdoos aan een 5 aderige kabel (2,5mm aders) met aan het andere einde een perilex stekker die in een perilex wandcontactdoos zit. Mag ik hier een inductiekookplaat met kabel en perilexstekker op aansluiten?

Michel
Door

Michel

op 26 Jan 2024

Moet (bij allereerste foto/plaatje) het niet van linksboven met de klok mee, N, L1, L2, L3 zijn?
