Stalen kabelgoot ophangen

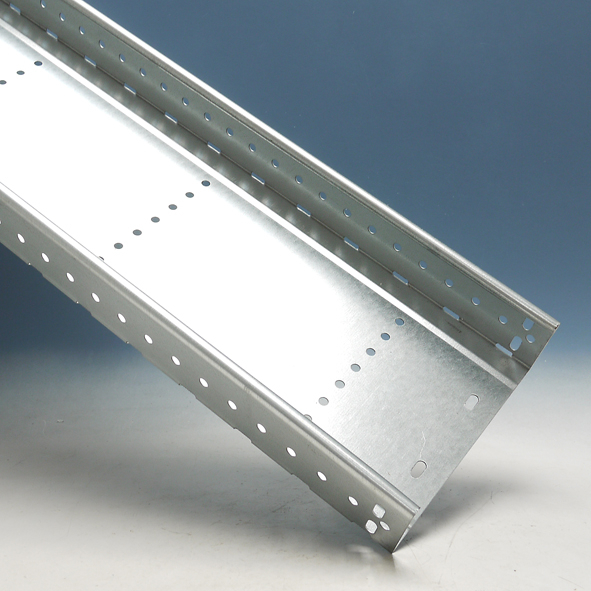

Wil je een stalen kabelgoot ophangen? Ga dan eerst na wat voor kabels er in de kabelgoot komen te liggen en bepaal aan de hand daarvan welke kabelgoot geschikt is. Dit is van belang omdat niet alle kabelgoten hetzelfde zijn en dezelfde belasting aankunnen.
Houd er daarnaast rekening mee dat een kabelgoot om de 2 of 3 meter aan het plafond bevestigd dient te worden. Hoe zwaarder de belasting des te korter de afstand tussen de ophangbeugels dient te zijn.
Daarnaast bestaan er stalen kabelgoten van verschillende merken. Over het algemeen is de wijze van monteren hetzelfde, echter er kunnen zich kleine verschillen voordoen in de bevestiging van de goot. Bekijk aandachtig de montagevideo's zodat je rekening kunt houden met deze montageverschillen. Volg daarna de omschreven stappen om een kabelgoot eenvoudig zelf aan het plafond op te hangen.
Stap 2. Boor met de juiste boor een gat op de gemarkeerde plekken in het plafond.
Stap 3. Schroef de plafondsteunen vast tegen het plafond.
Stap 4. Bevestig de constructiebeugels aan de plafondsteunen.
Stap 5. Leg de kabelgoot op de constructiebeugels.
Stap 1. Markeer de plekken op het plafond waar de houddraadpennen in het plafond komen te zitten
Stap 2. Boor met de juiste boor een gat op de gemarkeerde plekken in het plafond.
Stap 3. Schroef de houtdraadpennen in de gaten in het plafond.
Stap 4. Draai een verbindingsmoer over de houtdraadpennen en draai vervolgens aan de andere kant van de verbindingsmoer de draadstangen in de verbindingsmoer.
Stap 5. Draai een moertje met daaronder een sluitring over de draadstangen, schuif vervolgens een c-beugel over de draadstangen en sluit af met een sluitring en een moertje. Draai de moertjes vast zodat de c-beugel als het ware tussen de sluitringen en de moertjes klemt.
Stap 6. Leg de kabelgoot op de c-beugels.
Houd er daarnaast rekening mee dat een kabelgoot om de 2 of 3 meter aan het plafond bevestigd dient te worden. Hoe zwaarder de belasting des te korter de afstand tussen de ophangbeugels dient te zijn.
Daarnaast bestaan er stalen kabelgoten van verschillende merken. Over het algemeen is de wijze van monteren hetzelfde, echter er kunnen zich kleine verschillen voordoen in de bevestiging van de goot. Bekijk aandachtig de montagevideo's zodat je rekening kunt houden met deze montageverschillen. Volg daarna de omschreven stappen om een kabelgoot eenvoudig zelf aan het plafond op te hangen.
Wat heb je nodig om een stalen kabelgoot van Legrand aan het plafond te bevestigen?
- Kabelgoot van Legrand + boutjes en moertjes (boutjes en moertjes worden met de kabelgoot meegeleverd en kun je zonder gereedschap bevestigen, enkel demontage behoeft een schroevendraaier of schroefmachine)
- Plafondsteunen
- Constructiebeugels
- Afteken en meetgereedschap
- Boor en boormachine
- Schroevendraaier of schroefmachine
Hoe hang je een stalen kabelgoot van Legrand aan het plafond?
Stap 1. Markeer de plekken op het plafond waar de plafondsteunen komen te zitten.Stap 2. Boor met de juiste boor een gat op de gemarkeerde plekken in het plafond.
Stap 3. Schroef de plafondsteunen vast tegen het plafond.
Stap 4. Bevestig de constructiebeugels aan de plafondsteunen.
Stap 5. Leg de kabelgoot op de constructiebeugels.
Wat heb je nodig om een stalen kabelgoot van Trayco aan het plafond te bevestigen?
- Kabelgoot van Trayco + RVS bevestigingsclips voor het koppelen van kabelgoten
- Ophangbeugels
- Houtdraadpen en indien noodzakelijk een plug (of een plug noodzakelijk is, is is afhankelijk van het materiaal waar de kabelgoot aan wordt opgehangen)
- Moeren en sluitringen
- Afteken en meetgereedschap
- Boor en boormachine
- Schroevendraaier of schroefmachine
Hoe hang je een stalen kabelgoot van Trayco aan het plafond?
Stap 1. Markeer de plekken op het plafond waar de houddraadpennen in het plafond komen te zitten
Stap 2. Boor met de juiste boor een gat op de gemarkeerde plekken in het plafond.
Stap 3. Schroef de houtdraadpennen in de gaten in het plafond.
Stap 4. Draai een verbindingsmoer over de houtdraadpennen en draai vervolgens aan de andere kant van de verbindingsmoer de draadstangen in de verbindingsmoer.
Stap 5. Draai een moertje met daaronder een sluitring over de draadstangen, schuif vervolgens een c-beugel over de draadstangen en sluit af met een sluitring en een moertje. Draai de moertjes vast zodat de c-beugel als het ware tussen de sluitringen en de moertjes klemt.
Stap 6. Leg de kabelgoot op de c-beugels.
