Kabeldoos
Een kabeldoos is een doos die wordt gebruikt om kabels, buiten, boven de grond met elkaar te verbinden. In de doos worden dus installatiekabels en elektriciteitsdraden met elkaar verbonden.
Een kabeldoos is vaak tevens het punt waar stroom van binnen naar buiten wordt gebracht. Vanuit een lasdoos van binnen wordt dan een installatiekabel naar buiten in een kabeldoos gevoerd.
Kabeldozen beschikken meestal over ten minste een IP-waarde van 54, wat aangeeft dat de doos waterafstotend is. Daarnaast beschikken kabeldozen steeds vaker over zelfdichtende membraam doorvoeringen waardoor een IP54 waarde wordt gegarandeerd en je geen wartels meer hoeft te gebruiken.
Kabeldoos monteren, hoe doe je dat?
Bepaal allereerst vanaf welke lasdoos van binnen, stroom in een kabeldoos naar buiten wordt getrokken. Houd er hierbij rekening mee dat de lasdoos over een blauw, bruine en geel/groene draad dient te beschikken. Elektra buiten dient altijd met drie draden aangesloten te worden.
Het makkelijkst is om de kabeldoos in dezelfde lijn als de lasdoos te monteren alleen dan lager zodat er geen water van buiten naar binnen loopt. Houd er echter wel rekening mee dat de kabeldoos op minimaal 30 centimeter hoogte van de grond wordt gemonteerd.
Stap 1. Zorg ervoor dat de stroom is uitgeschakeld.
Stap 2. Markeer de plek waar de kabeldoos wordt geplaatst. Zorg dat de plek op minimaal 30 centimeter hoogte van de grond wordt gemarkeerd.
Stap 3. Boor een gat op de gemarkeerde plek, stop een plug in het gat en schroef de kabeldoos tegen de muur op de gemarkeerde plek.
Stap 4. Boor vanaf de lasdoos van binnen, schuin naar beneden een gat in de muur naar buiten met een diameter van ten minste 16 diameter en schuif een stuk grijze elektrabuis door het gat.
Stap 5. Neem een stuk installatiekabel die uiteindelijk van binnen naar buiten wordt getrokken en verwijder aan beide kanten een stuk van de buitenmantel met een kabelmes en strip de blootliggende elektriciteitsdraden 13 millimeter aan.
Stap 6. Voer de installatiekabel door de elektrabuis van buiten naar binnen of andersom.
stap 7. Verbind binnen de elektriciteitsdraden van de installatiekabel aan de elektriciteitsdraden in de lasdoos middels kroonsteentjes, lasdoppen of lasklemmen. Verbind hierbij dezelfde kleur draden aan elkaar. Zorg ervoor dat de blauwe, bruine en geel/groene draden met elkaar worden verbonden.
Stap 8. Voer buiten de installatiekabel door een gat de kabeldoos in. Gebruik hiervoor wartels indien nodig.
Stroom vanaf de kabeldoos aftakken
Tak vanaf de kabeldoos stroom af naar andere elektrapunten.
Kabeldozen kopen?

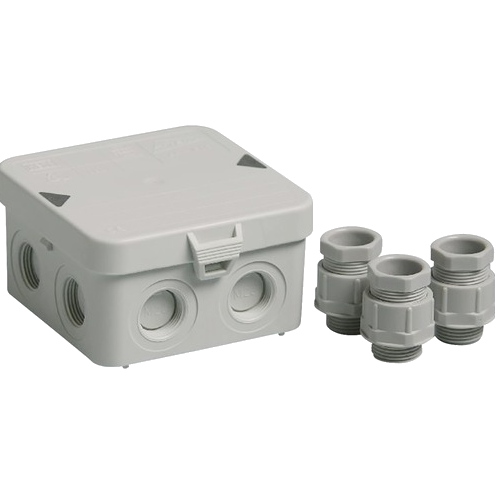

1. Attema kabeldoos IP65 AK1 3xM20 wartel
De Attema AK1 kabeldoos is een betrouwbare oplossing voor het veilig aansluiten en verdelen van kabels. Dankzij de IP65-beschermingsgraad is de doos volledig stofdicht en beschermd tegen waterstralen, waardoor hij ideaal is voor gebruik in zowel vochtige binnenruimtes als buitentoepassingen.
De kabeldoos is uitgevoerd met drie handige M20-wartels voor een eenvoudige en stevige kabelinvoer. Het compacte en robuuste ontwerp zorgt voor een nette afwerking en een langdurige bescherming van uw installatie. Bovendien is de doos gemaakt van halogeenvrij kunststof, wat bijdraagt aan extra veiligheid.

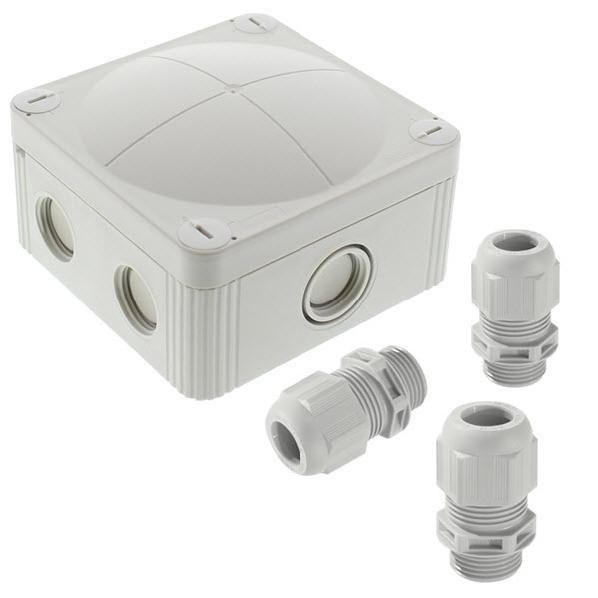

2. Wiska kabeldoos grijs 3xM20 wartel met schroefdeksel
De Wiska 560070 kabeldoos is een duurzame en waterdichte oplossing voor het veilig verbinden en aftakken van kabels. Met de hoge IP67-beschermingsgraad is de doos volledig stofdicht en bestand tegen tijdelijke onderdompeling in water, waardoor hij uitstekend geschikt is voor veeleisende binnen- én buitentoepassingen. Deze kabeldoos wordt geleverd inclusief drie M20-wartels voor een stevige en eenvoudige kabelinvoer. Het schroefdeksel zorgt voor een betrouwbare afsluiting en maakt de installatie extra robuust. Uitgevoerd in grijs (RAL kleur), met een compacte maatvoering van 95×95 mm, biedt de doos een nette afwerking en langdurige bescherming van uw installatie.

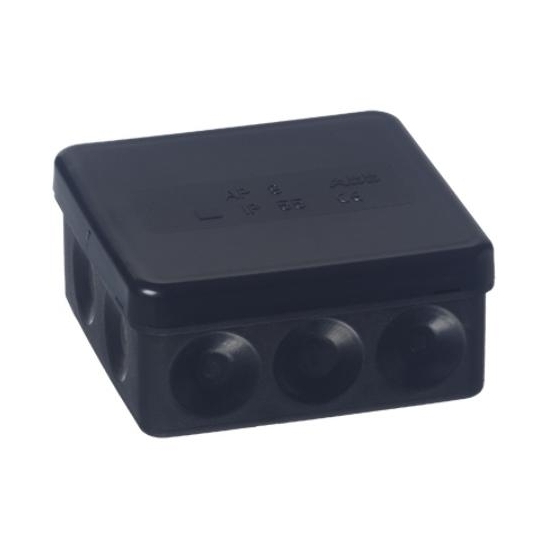

3. ABB Kabeldoos zwart IP55
De ABB AP9/M is een robuuste en compacte kabeldoos, speciaal ontworpen voor montage op muren en plafonds. Dankzij de beschermingsklasse IP55 is de behuizing bestand tegen stof en waterspetters, wat zorgt voor extra betrouwbaarheid in vochtige of ruwe omgevingen.
