Spanningszoeker

SpanningzoekerEen spanningszoeker is een stuk gereedschap waarmee elektrische spanning opgespoord kan worden. Met het gereedschap kan gemeten worden of er spanning op een bepaald punt staat.

Waarvoor gebruik je een spanningszoeker?

Wanneer een elektronisch apparaat, bijvoorbeeld de televisie, radio of laptop niet meer werkt, dan kan dat komen doordat een onderbreking in de elektrische spanning zit die naar het apparaat leidt. Door gebruik te maken van een spanningszoeker, kan deze onderbreking worden opgespoord en vervolgens worden verholpen.

Hoe ziet een spanningszoeker eruit?

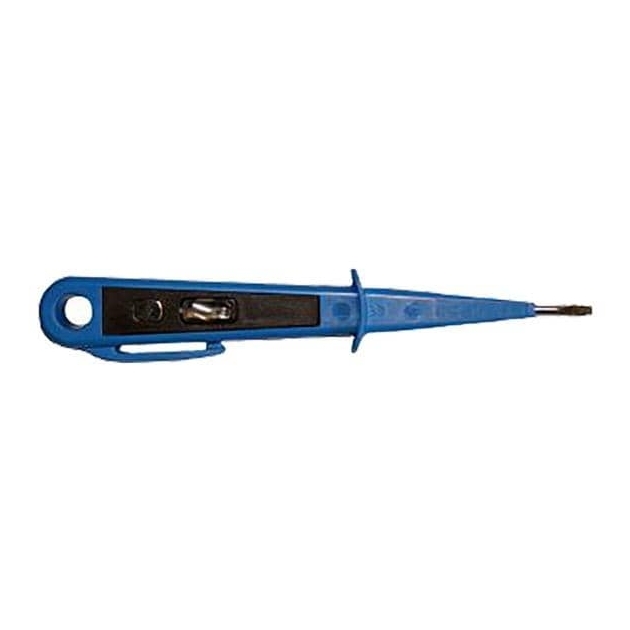

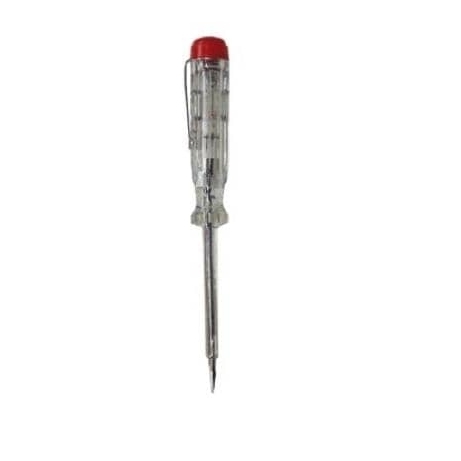

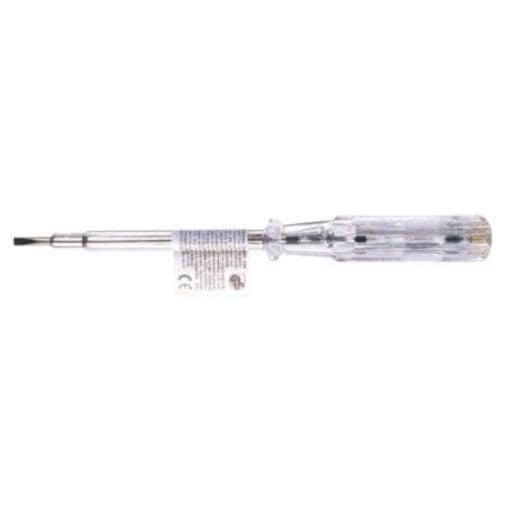

De eenpolige ,traditionele spanningszoeker ziet eruit als een kleine schroevendraaier. De handgreep is doorzichtig en bevat een lampje en een weerstand die de elektrische stroom belemmert. aan het einde van de handgreep zit een metalen contactplaatje. Naast de eenpolige spanningszoeker bestaan ook onderstaande spanningszoekers.

Hoe werkt een spanningszoeker?

Wanneer de spanningszoeker contact maakt met elektrische spanning licht het lampje in de spanningszoeker op. Contact met elektrische spanning wordt gemaakt wanneer de punt van de spanningszoeker in verbinding staat met een spanningsvoerend deel en wanneer iemand zijn vinger op het uiteinde van de spanningszoeker houdt.

Hoe komt het dat je geen stroom krijgt van een spanningszoeker?

Wanneer iemand met zijn vinger op het uiteinde van de spanningszoeker duwt ervaart diegene geen stroom. Toch wordt er wel stroom via het lichaam naar de aarde vervoerd. Echter door het ingebouwde weerstandje gaat er maar een elektrische spanning van 0,1 mA door het lichaam. Deze spanning is zelfs ongevaarlijk wanneer iemand met blote voeten op een natte vloer staat.

Hoe spoor je elektrische spanning op?

Volg onderstaande instructies voor het opsporen van spanning.

Stap 1. Houd de spanningszoeker tegen één van de polen van het stopcontact of zorgt ervoor dat de punt van de spanningszoeker contact maakt met het koper van een elektriciteitsdraad.

Spanning zoeken

Stap 2. Duw met je wijsvinger tegen het metalen gedeelte op de handgreep van de spanningszoeker.

Stap 3. Indien het lampje in de handgreep oplicht, staat er spanning op het geteste punt.

Comment Section

2 reacties op “Spanningszoeker


Door Ed op 26 maart 2019

volgens mij moet je spanningsloosheid aantonen door middel van een 2 polig meetinstrument! NEN3140
De getoonde spannings zoeker kan zelfs zorgen dat je onder spanning komt te staan.


Door Ilse van Kaathoven op 28 maart 2019

Goedemiddag Ed,

De meeste mensen beschikken helaas alleen over een eenvoudige spanningszoeker maar je hebt inderdaad gelijk dat, wil je zeker weten of iets geen spanning voert, je beter een duspol kunt gebruiken.
