Kruisschakeling

Een kruisschakeling is een uitbreiding van het elektrisch circuit van een wisselschakeling. Bij een kruisschakeling schakel je met een wisselschakelaar of kruisschakelaar één lamp of lampgroep of meerdere lampen of lampgroepen in of uit.

Hoe werkt een kruisschakeling?

Een kruisschakeling bestaat uit twee wisselschakelaars en één of meerdere kruisschakelaars. De kruisschakelaar verbindt middels vier schakeldraden de wisselschakelaars met elkaar waardoor vanuit meer dan twee plekken bijvoorbeeld een lamp in- of uitgeschakeld kan worden.

Hoe ziet een kruisschakeling eruit?

Onze kruischakelaars

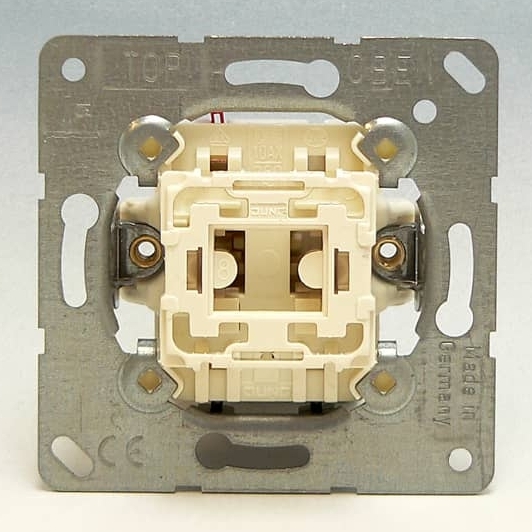

1. Jung kruisschakelaar 507 EU

Jung kruisschakelaar 507 EU 529719

Betrouwbare kruisschakelaar van Jung, geschikt voor het schakelen van verlichting vanuit drie of meer plaatsen. Combineerbaar met Jung wissel en serieschakelaars voor een complete oplossing. Degelijk, stijlvol en eenvoudig te monteren.

Bekijk deze kruisschakelaar

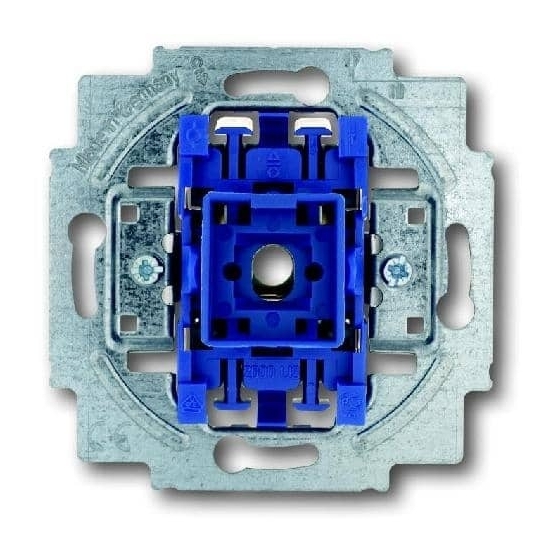

2. Busch-Jaeger kruisschakelaar

Busch-Jaeger kruisschakelaar (2CKA001012A1168)

Hoogwaardige kruisschakelaar van Busch-Jaeger, ideaal om verlichting vanaf meerdere punten te bedienen. Uitgevoerd in duurzaam materiaal met een solide afwerking voor een lange levensduur. Perfect te combineren binnen elke Busch-Jaeger installatie.

Bekijk deze kruisschakelaar

Door

dehasque j-paul

op 23 Feb 2020

kan deze schakeling ook op 4 plaatsen bediend worden ? bv met 2 kruissch of 3 wisselsch?

Reageren

Door

Elektroshop.nl

op 03 Mar 2020

Beste Paul,Je kunt de schakeling uitbreiden met een extra kruisschakelaar. Deze dient tussen de wisselschakelaars ingezet te worden. Je kunt nooit beginnen en eindigen met een kruisschakelaar.

Reageren

Door

vincent

op 08 Mar 2019

Inderdaad een heel duidelijk schema. Beide schakeldelen lijken parallel te staan maar door de overbrugging wordt het een kruis. En de twee delen gaan altijd gelijk om lijkt me, als was het 1 schakeling. Nooit nodig gehad maar wel handig om te weten dat het bestaat. Bedankt.

Reageren

Door

EDDY WALIE

op 30 Jan 2019

deze afbeelding heeft mij geholpen om deze schakeling te maken

Reageren

Door

jos

op 01 Oct 2019

ma mij ni he

Reageren

Door

Elektroshop.nl

op 02 Oct 2019

Goedemorgen Jos,Waar loop je precies tegenaan? Misschien dat we je kunnen helpen als je uitlegt wat precies het probleem is.

Reageren

Door

Ilse van Kaathoven

op 01 Feb 2019

Goedemorgen Eddy,Dat is goed om te lezen :-D.

Reageren

Door

schakelingen

op 09 Mar 2023

Ik ben zeer tevreden over deze schakeling. Het is mijn lievelingsschakeling. als het kon zou ik er mee de liefde bedrijven. Zou u deze kunnen opsturen via mail? Alvast bedankt mvg Ikziegraagschakelingen@telenet.be

Reageren

Door

Katrien

op 12 Apr 2023

Ik ben alle schakelaars aan het vervangen. De lichten op de eerste en tweede verdieping gaan normaal allemaal samen aan / uit met 3 schakelaars. Ik heb wissel - schakel - wissel gebruikt maar ik krijg ofwel licht op 2de ofwel op 1ste, niet allebei. Help?

Reageren

Door

Rob van Wel Elektroshop.nl

op 13 Apr 2023

Als u de lichtpunten op 3 plaatsen kan bedienen heeft u altijd nodig:2x wisselschakelaar en 1x kruisschakelaar. Wisselschakelaar 1 heeft dan bruin, zwart, zwart (bruin een voeding, de 2 zwarte gaan naar de kruisschakelaar)Kruisschakelaar heeft dan 4x zwart. (2x zwart komen van schakelaar 1 af en de andere van schakelaar 2)Wisselschakelaar 2 heeft dan 3x zwart (2x zwart van kruisschakelaar, 1x zwart is de draad naar de lampen)

Reageren

Door

Ruud Duindam

op 26 Apr 2023

Ik heb 5 schakelaars die 4 lampen tegerlijk moeten bedienen in een lange gang. Moet ik dan gewoon de lampen met een zwarte draad in serie doorverbinden?

Reageren

Door

Rogier

op 11 May 2023

Als je 5 schakelaars hebt voor het bedienene van het zelfde lichtpunt, dan heb je als het goed is 2 wisselschakelaars en 3 kruischakelaars toegepast. De vier lampen die je uiteindelijk wil aansturen, moeten parrallel aangesloten worden.

Reageren
