Serieschakeling

Een serieschakeling kan vanuit twee perspectieven worden bekeken Er bestaat namelijk een serieschakeling met serieschakelaar  maar er bestaat ook een serieschakeling waarbij elektrische componenten in serie worden geschakeld.

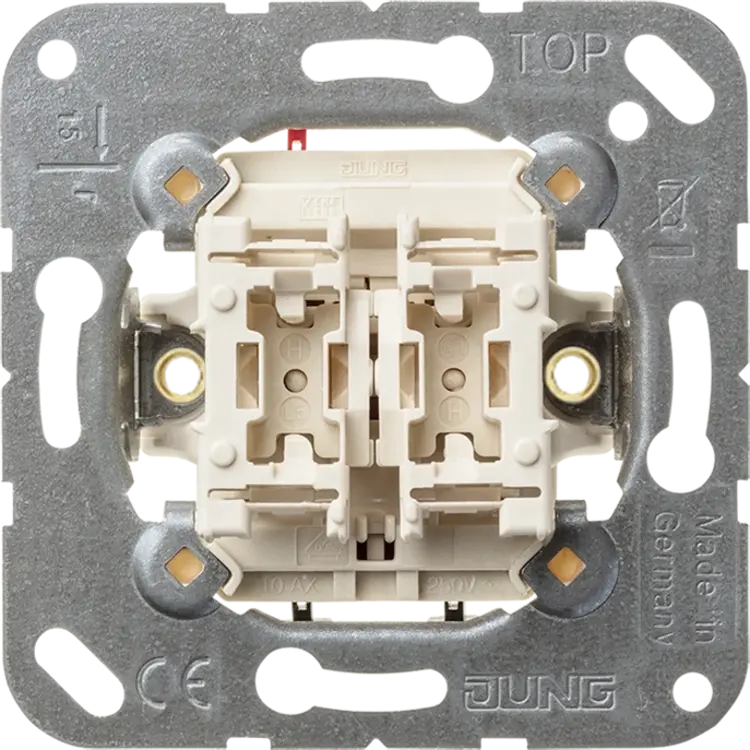

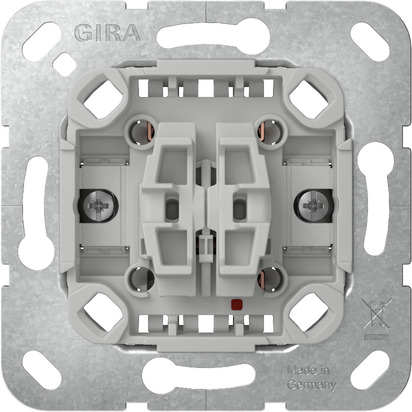

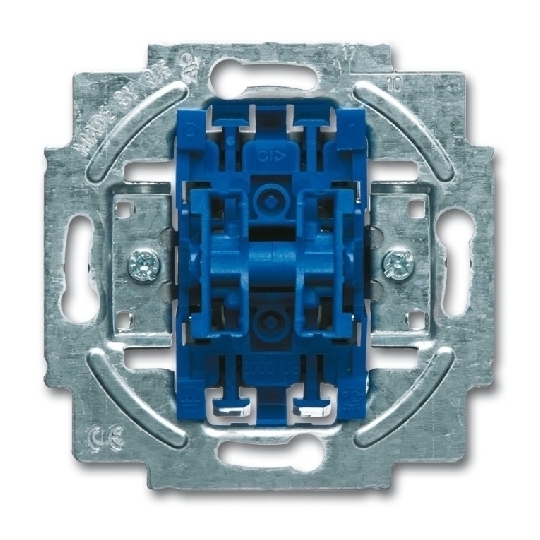

Een serieschakeling met een serieschakelaar

Een serieschakeling met serieschakelaar is een elektrisch circuit die wordt bediend vanuit een serieschakelaar. Eigenlijk is de naam verkeerd gekozen, want je zet hier geen lampen in serie. Beter zou de naam twee keer enkelpolige schakeling zijn. Met de serieschakelaar kun je twee lampen of twee lampgroepen in- of uitschakelen.

Hoe werkt een serieschakeling met serieschakelaar?

Een serieschakelaar wordt verbonden aan één fasedraad en twee schakeldraden. Met de twee contactpunten van de serieschakelaar, verbindt of onderbreekt de fasedraad één of twee schakeldraden. Iedere fasedraad leidt naar één lamp. Hierdoor kun je met de contactpunten één of twee lampen in- of uitschakelen.

Hoe ziet een serieschakeling met serieschakelaar eruit?

Bekijk onderstaande tekening van een serieschakeling met serieschakelaar.

Serieschakeling serieschakelaar

Bekijk de video van een serieschakeling met serieschakelaar

Een serieschakeling met elektrische componenten die in serie zijn geschakeld

Een serieschakeling is een elektrisch circuit waarbij de elektronische componenten in een serie achter elkaar staan. Gaat één elektrische component stuk of wordt één van de componenten uit de serieschakeling gehaald? Dan werkt de gehele serieschakeling niet meer.

Hoe werkt een serieschakeling met elektrische componenten?

Bij een serieschakeling is de elektrische stroom die door de componenten loopt overal gelijk aan elkaar. Elke component ontvangt dus dezelfde hoeveelheid ampère. De spanningen daarentegen zijn verschillend in een serieschakeling. Bij een serieschakeling wordt de spanning namelijk verdeeld over de elektrische componenten.

Hoe ziet een serieschakeling met elektrische componenten eruit?

Bekijk de tekening van een serieschakeling.

Serieschakeling schema

    Comment Section

    2 reacties op “Serieschakeling


    Door Lucy Hannen op 22 februari 2018

    Geachte lezer,
    Mag ik u misschien om een advies vragen?
    Kan ik van een partyslinger (voor buitengebruik) met 10 ledpeertjes, één van die peertjes incl fitting isoleren, dus wegknippen uit de slinger) op een zodanige manier dat het lampje het nog doet?
    Ik kan namelijk helemaal nergens (niet in winkels, niet op internet) een (loshangend) IP 65 peertje incl fitting vinden, en ben langzaam ten einde raad…?

    Hartelijke groetjes,
    Lucy Hannen


    Door Ilse van Kaathoven op 23 februari 2018

    Beste mevrouw Hannen, Helaas denken wij niet dat het werkt om er één lampje tussenuit te ‘knippen’ de lampen werken op spanning en indien maar één lampje wordt gebruikt denken wij dat dit lampje teveel spanning krijgt.
    Wat u wel zou kunnen doen is gewoon een fitting kopen, daar een snoer met stekker aan monteren en een lampje in de fitting draaien.
