Buitenschakelaar aansluiten
Voor het aansluiten van een buitenschakelaar dien je allereerst een schakelaar met minimaal een IP-waarde van 54 te gebruiken. Deze schakelaar is spatwaterdicht en kun je dus veilig buiten gebruiken.
Wanneer gebruik je welke buitenschakelaar?
Bepaal eerst wat voor schakeling je gebruikt bij het aansluiten van een buitenschakelaar. Gebruik een enkelpolige schakeling wanneer je de schakelaar op één lamp of één lampengroep aansluit. Wil je echter één lamp of één lampengroep schakelen vanuit twee punten? Gebruik dan een wisselschakeling. Bepaal allereerst wat je precies wilt schakelen en bepaal aan de hand daarvan de juiste schakeling en schakelaar.
Bepaal welke schakeling je nodig hebt.
Enkelpolige buitenschakelaar aansluiten
Dit blog gaat in op het aansluiten van een enkelpolige buitenschakelaar. Dit is een normale schakelaar waarmee je bijvoorbeeld één lamp of één lampengroep mee in- of uitschakelt. Voor het aansluiten van een enkelpolige buitenschakelaar kan zowel een enkelpolige buitenschakelaar als een wissel buitenschakelaar gebruikt worden.
Wil je buiten een ander soort schakelaar aansluiten? Lees dan hieronder per soort schakelaar op welke wijze je dit doet.
- Enkelpolige buitenschakelaar aansluiten
- Wissel buitenschakelaar aansluiten
- Serie buitenschakelaar aansluiten
- Kruis buitenschakelaar aansluiten
- Drukvlak buitenschakelaar aansluiten
- Puls buitenschakelaar aansluiten op een dimmer
Buitenschakelaar aansluiten, wat heb je daarvoor nodig?
- Buitenschakelaar
- Installatiekabel
- Grijze elektrabuis met een diameter van 16 millimeter en zadels
- Kroonsteentjes, lasdoppen of lasklemmen
- Schroevendraaier
- Boormachine
- Schroeven en pluggen
- Kabelmes
- Striptang
Buitenschakelaar Presto Vedder
Bekijk de video van de schakelaar voor buiten van Presto Vedder.
Buitenschakelaar installatievideo
Buitenschakelaar aansluiten, stappenplan
Een buitenschakelaar dient vanaf een kabeldoos van buiten aangesloten te worden. Is er buiten nog geen kabeldoos aanwezig? Lees dan eerst hoe je buiten een kabeldoos monteert. Buiten een kabeldoos monteren.
Houd er rekening mee dat je een buitenschakelaar op minimaal 30 centimeter hoogte van de grond af tegen de muur bevestigt zodat je geen elektraproblemen hebt tijdens wateroverlast.
Stap 1. Schakel de stroom uit.
Stap 2. Markeer de plek waar de buitenschakelaar gemonteerd wordt. Deze plek dient op minimaal 30 centimeter hoogte vanaf de grond gemarkeerd te worden.
Stap 3. Meet de afstand van de kabeldoos tot de plek waar de buitenschakelaar gemonteerd gaat worden en neem een iets langere installatiekabel.
Stap 4. Verwijder aan beide kanten van de Installatiekabel een stuk van de buitenmantel. Verwijder de mantel met een kabelmes en strip de blootliggende elektriciteitsdraden 13 millimeter aan.
Stap 5. Zet een stuk grijze PVC-buis tussen het stuk van de kabeldoos en de plek waar de buitenschakelaar wordt gemonteerd wordt, met zadesl vast tegen de muur.
Stap 6. Voer de installatiekabel door de PVC-buis.
Stap 7. Voer de installatiekabel in de kabeldoos en verbind de bruine draden met elkaar en de zwarte draden met elkaar middels een kroonsteentje, lasdop of lasklem.
Stap 8. Sluit de elektriciteitsdraden van de installatiekabel aan op de schakelaar. Sluit de bruine draad aan op de letter 'L' van de schakelaar en sluit de zwarte draad aan op één zijde van de schakeldraad. Is er geen zwarte draad voorhanden? Gebruik dan een andere bruine draad.
Stap 9. Zijn de elektriciteitsdraden verbonden? Plaats dan de buitenschakelaar in de doos en zet het klepje op de doos.
Buitenschakelaar kopen?

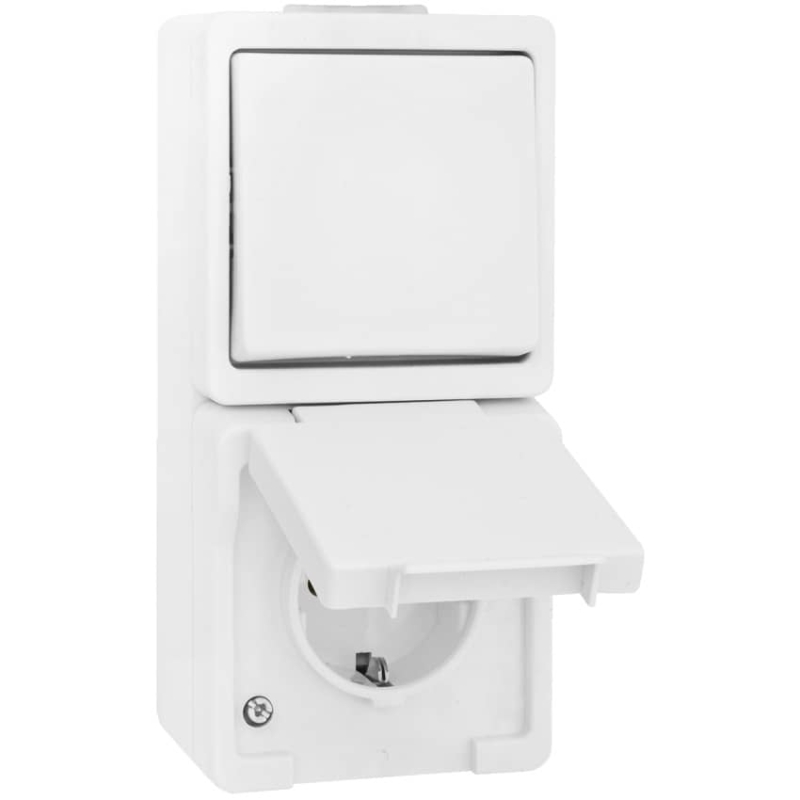

1. Witte waterdichte wisselschakelaar met stopcontact Presto Vedder
De Presto Vedder waterdichte schakelaar met stopcontact is uitgevoerd in wit en voorzien van een spatwaterdichte behuizing (IP65). Hierdoor is hij geschikt voor gebruik in vochtige ruimtes of buiten onder een afdak. De combinatie van schakelaar en stopcontact in één behuizing maakt hem praktisch en ruimtebesparend.
Bekijk deze waterdichte buitenschakelaar

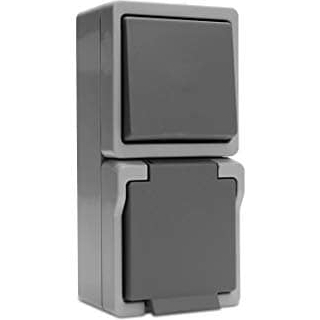

2. Grijze waterdichte wisselschakelaar met stopcontact Presto Vedder
De Presto-Vedder waterdichte verticale schakelaarkoppeling met stopcontact in grijs (type 93206) is ideaal voor vochtige omgevingen. Hij combineert schakelaar en stopcontact in één robuust, spatwaterdicht geheel, wat zorgt voor bescherming tegen spat- en regenwater. Dankzij de verticale uitvoering neemt hij minimaal ruimte in beslag en biedt hij praktische aansluiting én bediening op één plek.
