Buitenstopcontact aansluiten

Buitenstopcontact aansluitenEen buitenstopcontact aansluiten is eenvoudig zelf uit te voeren met behulp van onderstaande instructies. Zorg ervoor in ieder geval voor dat je een stopcontact voor buiten met een IP-waarde van minimaal 44 gebruikt. Deze IP-waarde geeft namelijk aan dat een stopcontact spatwaterdicht is.

Buitenstopcontact aansluiten, wat heb je daarvoor nodig?

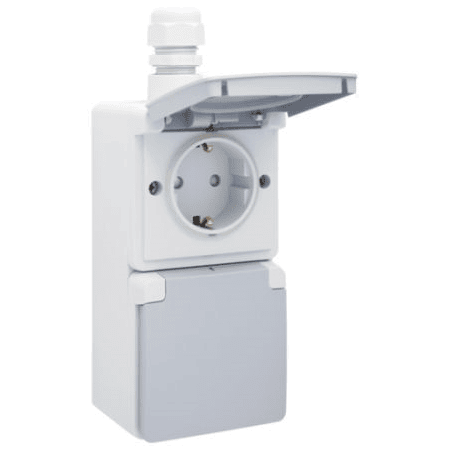

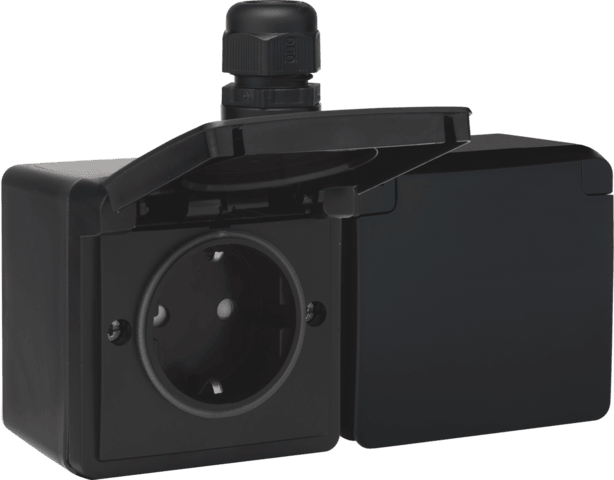

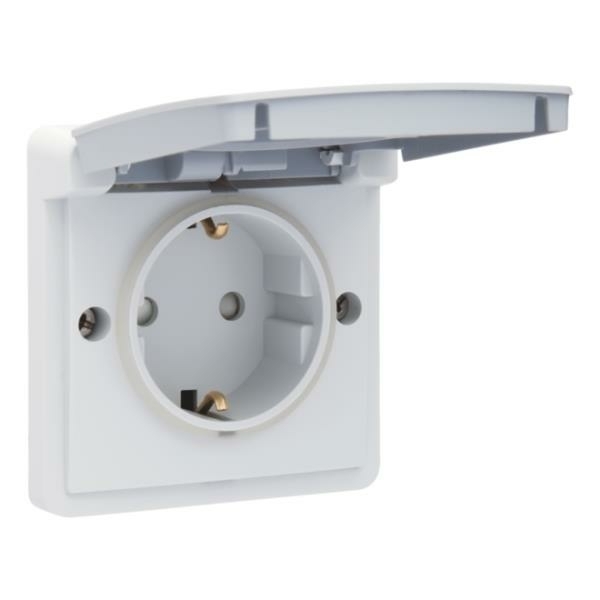

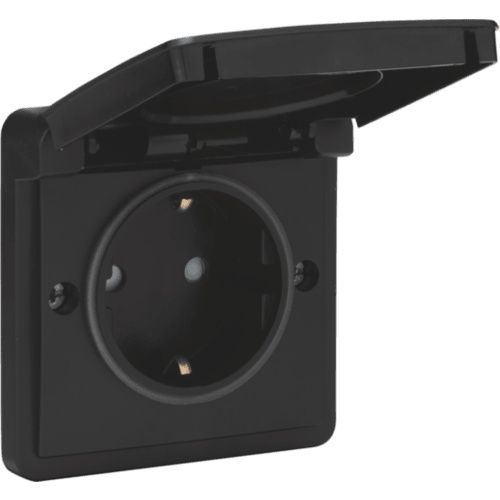

Buitenstopcontact Presto Vedder

Bekijk de video van het stopcontact voor buiten van Presto Vedder.

Buitenstopcontact installatievideo

Bekijk de installatievideo van een buitenstopcontact van Presto Vedder.

Buitenstopcontact aansluiten, stappenplan

Een buitenstopcontact aansluiten kan op twee verschillende manieren, zie onderstaande.

  1. Buitenstopcontact aansluiten vanaf een lasdoos van binnen
  2. Buitenstopcontact aansluiten op een kabeldoos van buiten

Bepaal eerst of het buitenstopcontact op een lasdoos van binnen wordt aangesloten of dat stroom wordt afgetakt van een kabeldoos van buiten die is aangesloten op een lasdoos van binnen.

Houd er daarnaast rekening mee dat het totale vermogen van de elektrische apparaten die worden aangesloten op één groep niet meer dan 3680 Watt mag bedragen.

Tenslotte is het van belang dat wanneer buiten elektriciteit wordt aangesloten dit gebeurt middels een blauwe, bruin en geel/groene draad. Sluit buiten geen elektra aan indien minder elektriciteitsdraden voorhanden zijn.

1. Buitenstopcontact aansluiten vanaf een lasdoos van binnen

Bepaal allereerst op welke lasdoos van binnen het buitenstopcontact wordt aangesloten. Lijnrecht vanaf deze lasdoos wordt het stopcontact gemonteerd. Houdt er rekening mee dat het stopcontact op minimaal 30 centimeter hoogte vanaf de grond wordt gemonteerd.

Stap 1. Schakel allereerst de spanning uit. Ga hiervoor naar de groepenkast en schakel de groep uit die in contact staat met het punt waar je de wisselschakelaar wilt aansluiten.

Stap 2. Markeer de plek waar het stopcontact gemonteerd wordt. Deze plek dient op minimaal 30 centimeter hoogte vanaf de grond gemarkeerd te worden.

Stap 3. Boor een gat in de muur vanaf de lasdoos van binnen naar buiten. Van belang is dat dit gat schuin naar beneden wordt geboord zodat er geen water naar binnen komt.

Stap 4. Schuif een stuk pvc-buis door het gat in de muur van de lasdoos van binnen naar buiten op de plek waar het buitenstopcontact gemonteerd wordt.

Stap 5. Verwijder aan beide kanten van de installatiekabel een stuk van de buitenmantel met een kabelmes en strip de blootliggende elektriciteitsdraden 13 millimeter aan.

Stap 6. Schuif de installatiekabel door de pvc-buis en verbind binnen in de lasdoos, de installatiedraden van de installatiekabel aan de installatiedraden in de lasdoos aan elkaar middels een kroonsteentje, lasdop of lasklem aan elkaar. Van belang is dat er drie soorten draden met elkaar worden verbonden. Verbind de blauwe draden aan elkaar, de bruine draden aan elkaar en de geel/groene draden aan elkaar.

Stap 7. Maak een gat in de doos van het buitenstopcontact door met een schroevendraaier in de voorgeproduceerde gaten te prikken zodat het vocht afgevoerd kan worden.

Stap 8. Draai een wartel in de doos van het buitenstopcontact waar de installatiekabel door naar binnen gevoerd kan worden.

Stap 9. Boor op de gemarkeerde plekken met een boormachine gaten in de muur en steek in deze gaten pluggen.

Stap 10. Bevestig met de schroeven en de schroevendraaier of boormachine de doos tegen de muur.

Stap 11. Voer buiten de installatiekabel door het gat van de doos van het buitenstopcontact naar binnen in de doos van het stopcontact.

Stap 12. Sluit de elektriciteitsdraden van de installatiekabel aan op het stopcontact. Sluit de bruine draad altijd aan op de letter ‘L’.

Stap 13. Zijn de elektriciteitsdraden verbonden? Plaats dan het stopcontact in de doos en zet het klepje op de doos.

2. Buitenstopcontact aansluiten op een kabeldoos van buiten

Gebruik je een kabeldoos waarop je een buitenstopcontact aansluit? Lees dan, indien er nog geen kabeldoos is gemonteerd, eerst hoe je zelf een kabeldoos monteert.

Zelf een kabeldoos monteren.

Stap 1. Markeer de plek waar het buitenstopcontact gemonteerd wordt. Deze plek dient op minimaal 30 centimeter hoogte vanaf de grond gemarkeerd te worden.

Stap 2. Meet de afstand van de kabeldoos tot de plek waar het stopcontact en meet een iets langere lengte installatiekabel af.

Stap 3. Verwijder aan beide kanten van de installatiekabel een stuk van de buitenmantel met een kabelmes en strip de blootliggende elektriciteitsdraden 13 millimeter aan.

Stap 4. Plaats een stuk grijze PVC-buis tussen het stuk van de kabeldoos en het stopcontact en voor door de PVC-buis de installatiekabel. Zet de buis met zadels vast tegen de muur.

Stap 5. Voer de installatiekabel in de kabeldoos en verbind de elektriciteitsdraden met dezelfde kleuren aan elkaar middels een kroonsteentje, lasdop of lasklem.

Stap 6. Sluit de elektriciteitsdraden van de installatiekabel aan op het stopcontact. Sluit de bruine draad altijd aan op de letter ‘L’.

Stap 7. Zijn de elektriciteitsdraden verbonden? Plaats dan het stopcontact in de doos en zet het klepje op de doos

Buitenstopcontact kopen?

Bestel een waterdicht buitenstopcontact.
