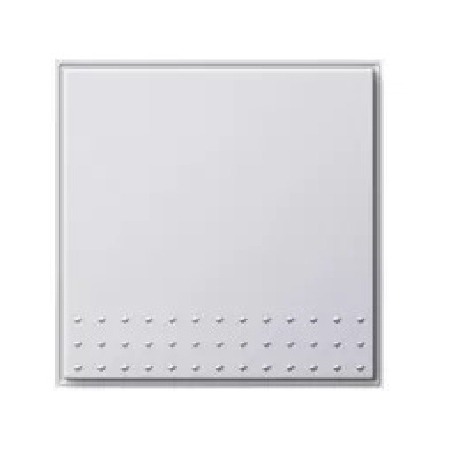

Gira serie drukvlakschakelaar aansluiten

Sluit een Gira serie drukvlakschakelaar aan met behulp van een stappenplan met instructies.

Wat heb je nodig voor het aansluiten van een Gira serie drukvlakschakelaar?

• Gira serie drukvlakschakelaar
• Twee afdekknoppen
• Afdekraam
• Schroeven
• Schroevendraaier/boormachnie
• Elektriciteitsdraden (fasedraad en twee schakeldraden)

Stappenplan Gira drukvlakschakelaar monteren

Volg onderstaande instructies en monteer een Gira serie drukvlakschakelaar. In dit voorbeeld wordt een wissel drukvlakschakelaar aangesloten.

Stap 1. Schakel de spanning uit.

Stap 2. Kijk op de achterkant van de Gira serie drukvlakschakelaar tot hoever de fasedraad en de twee schakeldraden aangestript moeten worden en strip de draden tot de aangegeven lengte aan.

Stap 3. Sluit op de achterkant van de Gira serie drukvlakschakelaar de fasedraad aan onder het 'L' symbool, zie onderstaande afbeelding.



Stap 4. Sluit op de achterkant van de Gira serie drukvlakschakelaar, onder de twee pijltjes, de twee schakeldraden aan.

Stap 5. Zijn de elektriciteitsdraden aangesloten? Dan dient de Gira serie drukvlakschakelaar in de inbouwdoos gemonteerd te worden. Denk er hierbij aan dat de woorden ‘top’ en ‘oben’ aan de bovenkant komen te zitten. Draai de schroeven zo ver uit de doos dat ze buiten de wand uitkomen.

Stap 6. Zet de Gira serie drukvlakschakelaar op zijn plaats en zorg ervoor dat de schroeven door de grote gaten kunnen. Let op draai de schroeven nog niet vast!

Stap 7. Vervolgens kan de Gira serie drukvlakschakelaar recht gedraaid worden en kunnen de schroeven vast gedraaid worden.

Stap 8. Druk de twee afdekknoppen op de Gira serie drukvlakschakelaar en plaats het afdekraam om de afdekknoppen tegen de muur.
