Centraaldoos
Een centraaldoos is een soort lasdoos die wordt gebruikt om elektriciteitsdraden van voedingen, schakelaars en wandcontactdozen met elkaar te verbinden in elektrische installaties van gebouwen en maakt deel uit van het centraaldozensysteem.
Wat is een centraaldozensysteem?
Een centraaldozensysteem is een buizensysteem waarbij vanaf de groepenkast, per groep, buizen lopen en die op één plaats worden samengebracht in een centraaldoos. Deze buizen kunnen een diamater hebben van 8 tot 12 millimeter, 16 millimeter of 19 millimeter. Vaak bevindt zich in één ruimte, één centraaldoos waar alle schakelaars en wandcontactdozen op zijn aangesloten. Indien zich meerdere centraaldozen in een ruimte bevinden, dan zijn deze onderling met elkaar verbonden.

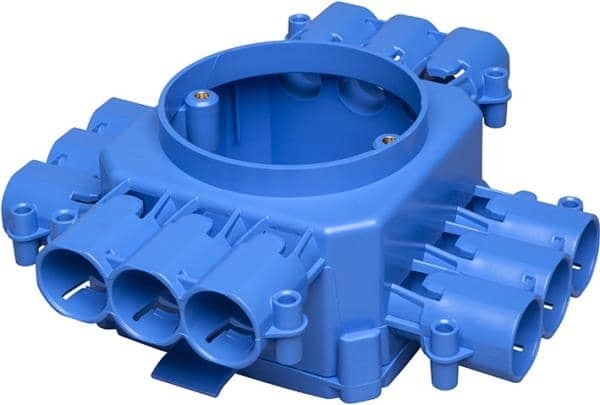

Hoe ziet een centraaldoos eruit?
Een centraaldoos ziet eruit als een opeenstappeling, korte, grijze pvc-buizen met en aan de bovenkant een ronde of vierkante opening.
Bekijk onderstaande video om te zien hoe een centraaldoos eruit ziet
Waar monteer je een centraaldoos?
Een centraaldoos wordt vaak gemonteerd op een centrale plek in het plafond, in de vloer of in een wand. Vaak is een centraaldoos gemonteerd boven een lichtpunt in het plafond van een gebouw. Vanuit de centraaldoos lopen leidingen in een stervorm naar al het schakelmateriaal in een ruimte.
Wat heb je nodig om een centraaldoos te monteren?
- Centraaldoos
- Centraaldoos deksel
- Correctiering centraaldoos (optioneel)
- Kabel snoer trekontlasting (optioneel)
- Schroevendraaier
- Boormachine
- Boor
- Twee houten latten
Bekijk de video om te zien hoe je een centraaldoos monteert
Stappenplan centraaldoos monteren
Monteer met behulp van onderstaande instructies zelf een centraaldoos.
Stap 1. Bepaal waar de centraaldoos gemonteerd dient te worden
Stap 2. Bevestig de centraaldoos met de schroeven en de schroevendraaier of boormachine tegen de twee houten latten, zodat de centraaldoos in het midden van de twee latten komt te zitten.
Stap 3. Leg de centraaldoos op het houten raamwerk van het plafond.
Stap 4. Vervolgens kunnen alle elektriciteitsdraden van voedingen, schakelaars en wandcontactdozen via vaste en/of flexibele buizen naar de centraaldoos worden geleid.
Tip
Verbind nooit centraaldozen van verschillende groepen met elkaar.
Onze top 5 centraaldozen
1. Attema centraaldoos CH60R plafond
De Attema CH60R is een ronde plafondcentraaldoos met 12 invoeren geschikt voor 16 of 19 mm buis. Ideaal voor nette en veilige bedrading in plafonds. De doos biedt voldoende aansluitruimte en is eenvoudig te installeren.
2. Centraaldoos HAF vierkant 55mm
Vierkante centraaldoos met een hoogte van 55 mm, voorzien van 4 invoeren laag (16 mm) en 4 invoeren hoog (16 mm). Geschikt voor nette en veilige montage van elektra-installaties. Een alternatief voor dit model is de Attema CHP60.
3. ABB CHP60 centraaldoos groot 12 ingangen
Ruime ABB centraaldoos met 12 ingangen, geschikt voor buisdiameters van 16, 19 en 20 mm. Ideaal voor plafond en wandmontage en biedt voldoende ruimte voor een nette en overzichtelijke bedrading.
4. Centraaldoos HAF vierkant
Vierkante HAF centraaldoos met een hoogte van 75 mm. Biedt extra ruimte voor het wegwerken en aansluiten van bedrading. Geschikt voor veilige en nette installatie in plafond en wandtoepassingen.
5. 165B Centraaldoos ABB HAF vierkant
Vierkante centraaldoos met een hoogte van 55 mm, voorzien van 8 invoeren (16 mm, hoog). Compact en praktisch voor het veilig en overzichtelijk aansluiten van elektra in plafonds en wanden.
