Trekveer

TrekveerEen trekveer is een hulpmiddel of stuk gereedschap, gemaakt van kunststof of staal. In principe is het een lange daar/kabel waarbij aan beide uiteinden een metalen oogje met een stompe, afgeronde kop zit.
En trekveer wordt veelal gebruikt om elektriciteitsdraden door een leiding (pvc-buis) te trekken. Echter naast elektriciteitsdraden worden ook utp-kabels, coaxkabels, speaker kabels, thermostaatdraad, belkabels, etc. door een leiding getrokken. Het is niet verplicht om een trekveer te gebruiken. Echter wil je een draad goed door een leiding trekken? Dan kan dit vaak niet zonder trekveer.

Over een korte afstand en wanneer de draad massief is, is het nog wel mogelijk om draad zonder trekveer door een buis te halen. Echter het is vaak niet mogelijk om een draad over een lange afstand door een leiding te trekken. Wanneer geen hulpmiddel wordt gebruikt, is het een kwestie van de draad door de leiding duwen. Vaak ontstaan er dan knikken, lussen of hoopt draad zich op door wrijving. Bevat de leiding ook nog eens bochten en worden er sokken gebruikt om leidingen te koppelen? Dan is het helemaal lastig om draad goed door de leiding te trekken.
Een trekveer is in diverse lengtes verkrijgbaar. De 5 meter, 10 meter, 20 meter en 50 meter trekveren worden het vaakst gebruikt. Hoe lang een trekveer moet zijn is afhankelijk van de lengte van de pvc-buis tussen de lasdozen.

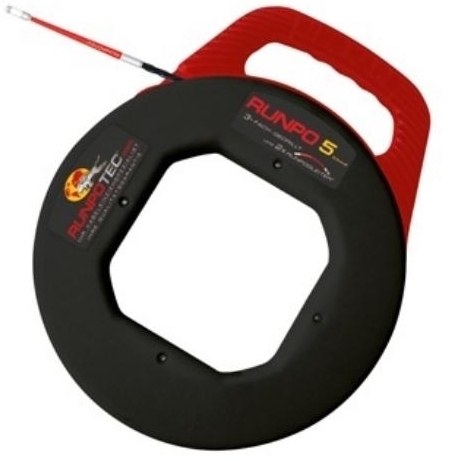

lange trekveren van 150 tot 300 meter lang


Er bestaan ook glasvezel trekveren met een lengte van 150, 200, 250 of 300 meter lang. Dit zijn trekveren die voor lange afstanden worden gebruikt. Denk bijvoorbeeld aan draden trekken door grote bedrijfspanden, vakantieparken, etc. Voordeel van glasvezel trekveren is dat deze sterk, flexibel en relatief gezien een licht gewicht hebben.


Bij stalen trekveren wordt staal spiraalvormig op elkaar gedraaid. Er wordt dus als het ware een echte veer gecreëerd door de kleine gedraaide spiralen. Vaak zit in de stalen veer nog een binnenkabel ter versteviging van de trekveer. Trekveren van kunststof bestaan doorgaans uit massief nylon.

Professionele elektriciens zullen de voorkeur geven aan stalen trekveren. Kwalitatief gezien zijn deze namelijk sterker dan de kunststof trekveren en het ontstaan van knikken in de veer is minder groot. Een ander voordeel is dat stalen trekveren ook in combinatie met een verenpomp werken.

Naast bovenstaande hangt de keuze voor een trekveer ook af van de situatie waarin wordt gewerkt. Met een kunststof trekveren kan namelijk netter worden gewerkt dan wanneer stalen trekveren worden gebruikt.

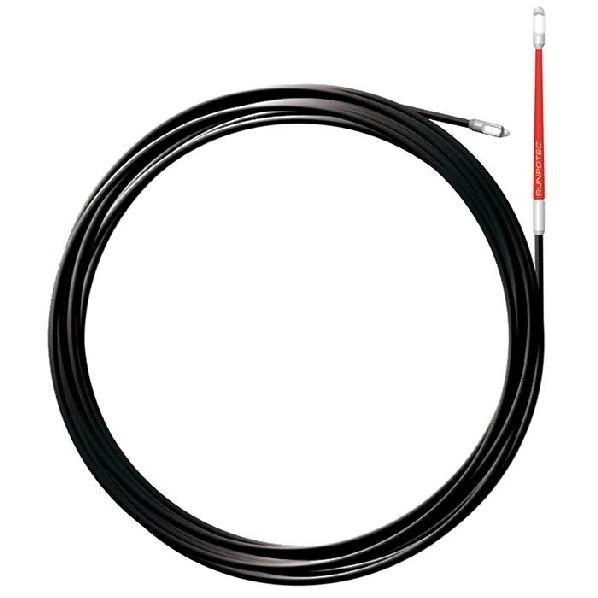

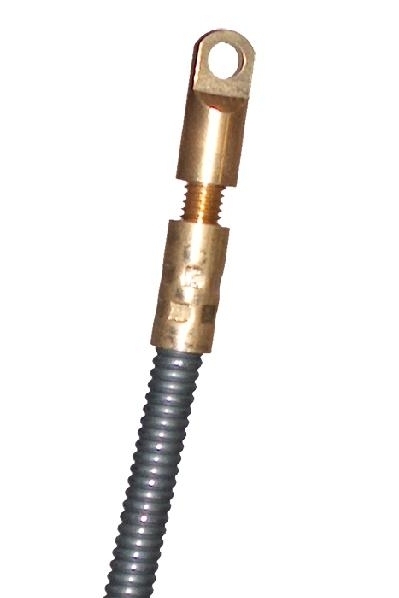

Kunststof trekveer   Stalen trekveer
Het trekken van draad is de laatste klus die uitgevoerd dient te worden. Zijn de buizen gelegd en is het beton, metsel- en ruwe stukadoorswerk klaar? Dan kunnen de draden door de pvc-buizen getrokken worden. Houd er daarnaast rekening mee dat het trekken van draad bij temperaturen onder de 5°C niet is aan te bevelen. De vinylmantel van de draden is dan namelijk een stuk stugger en ook kwetsbaarder.
  • Stap 1. Verwijder allereerst alle deksels van de dozen.
  • Stap 2. Duw vervolgens vanuit de lasdoos de trekveer door de pvc-buis.
  • Stap 3. Strip de draad, haal de draad door het oogje, buig de draad om en draai de draden in elkaar. Zorg er sowieso voor dat de draden zijn afgestript! Het is namelijk lastig om een ongestripte draad aan het oogje te bevestigen. Mocht je de draad wel kunnen bevestigen, dan is daarnaast de kans groot dat de draad niet vast blijft zitten aan het oogje tijdens het trekken van de draad door de leiding.
  • Stap 4. Trek vervolgens de draad door de pvc-buis.

Lukt het niet om een draad door een buis te trekken? Gebruik dan professioneel glijmiddel of een verenpomp. Met een verenpomp pomp je als het ware de trekveer door de pvc-buis, zie tevens onderstaande video.
