LED verlichting dimmen met de LED dimmer EUD61NPN-UC LED dimmer

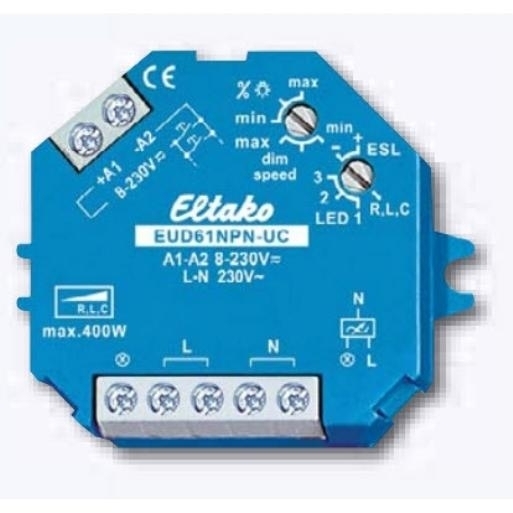

LED dimmer Eltako EUD61npnucLED verlichting dimmen met de EUD61NPN-UC LED dimmer van Eltako? Zorg er dan in ieder geval voor dat de inbouwdoos minimaal 5 centimeter diep is. Daarnaast moet de dimmer op een zwarte, bruine en blauwe draad aangesloten worden.

Wat heb je nodig om LED verlichting te dimmen met de EUD61NPN-UC LED dimmer van Eltako?


LED verlichting dimmen met de Eltako EUD61NPN-UC benodigdheden

Waar moet je rekening mee houden wanneer je LED verlichting dimt met de EUD61NPN-UD LED dimmer?

Allereerst is het van belang dat de inbouwdoos minimaal 5 centimeter diep is. Is de inbouwdoos minder diep? Dan past de dimmer niet in de inbouwdoos. Het is dan eventueel wel mogelijk om de dimmer in de meterkast aan te sluiten. Daarnaast is het cruciaal dat het schakelpunt reeds is voorzien van een zwarte, bruine en blauwe draad. Voldoet de situatie niet aan beide voorwaarden? Dan is het zonde van je geld en tijd om de dimmer toch aan te sluiten op je LED lampen.

Hoe dim je LED verlichting met de EUD61NPN-UC LED dimmer van Eltako?

  • Stap 1. Schakel de stroom uit.
  • Stap 2. Sluit de fasedraad aan op de dimmer waar 'L' staat en op de schakelaar.

LED dimmer Eltako EUD61NPN-UC aansluiten

LED verlichting dimmen vanuit één plek met de Eltako LED dimmer

LED dimmer Eltako EUD61NPN-UC aansluiten meerdere plekken

LED verlichting dimmen vanuit meerdere plekken met de Eltako LED dimmer
  • Stap 3. Sluit de schakeldraad aan op de dimmer waar 'A1' staat en op de schakelaar.
  • Stap 4. Sluit de schakeldraad ook aan op de dimmer op het symbool langs de 'L' en op de LED lamp.
  • Stap 5. Sluit de nuldraad aan op de dimmer waar 'A2' staat en op de dimmer waar 'N'staat.
  • Stap 6. Sluit de nuldraad ook aan op de LED lamp.
  • Stap 7. Plaats de dimmer en vervolgens de pulsdrukker in de wandcontactdoos.
  • Stap 8. Plaats het afdekraam en de wip op de pulsdrukker tegen de muur.
  • Stap 9. Schakel de stroom weer in en test de LED lamp.

Bekijk ook de video om te zien hoe je LED verlichting dimt met de EUD61NPN-UC LED dimmer van Eltako


EUD61NPN-UC LED dimmer van Eltako kopen?

De EUD61NPN-UC LED dimmer van Eltako is een zeer goede dimmer omdat de dimmer verlichting op basis van zowel fase aansnijding als fase afsnijding dimt. Vaak voert een dimmer maar één van deze dimtechnieken waardoor de kans kleiner is dat je LED verlichting goed kunt dimmen.

Naast de dimtechniek is tevens de kwaliteit van grote invloed op of een LED lamp wel of niet dimt. En mocht een lamp kunnen dimmen, dan is het nog maar de vraag of deze ook probleemloos kan worden gedimd. Het kan namelijk tevens voorkomen dat een LED lamp gaat brommen/zoemen of dat de lamp gaat flikkeren.

Kijk dus zowel naar de dimtechniek als de kwaliteit van de dimmer en de LED lamp wanneer je LED verlichting gaat dimmen. Met de EUD61NPN-UC dimmer van Eltako is da kans in ieder geval het grootst dat LED verlichting optimaal kan worden gedimd.

Bestel een EUD61NPN-UC LED dimmer van Eltako.
Albert
Door

Albert

op 16 Nov 2019

“Zorg er écht voor dat je beschikt over een zwarte, bruine en blauwe draad om de dimmer op aan te sluiten” klinkt als cruciaal. Maar het is niet erg duidelijk. Moet je het draad op voorraad hebben, moet het schakelpunt al zo ingericht zijn, ...? Een extra regel wijden aan boodschap voor aankoop kan voor mij geen kwaad.

Elektroshop.nl
Door

Elektroshop.nl

op 18 Nov 2019

Goedemorgen Albert,Dankjewel voor je reactie! Het is de bedoeling dat het schakelpunt reeds is voorzien van een zwarte, bruine en blauwe draad. Ik zal dit toevoegen aan het artikel.

Barry
Door

Barry

op 15 Sep 2022

Hoe stel je de min/max lichtniveau's in en de dimsnelheid? ik kan dat niet in de gebruiksaanwijzing vinden. Bedankt

Ger
Door

Ger

op 24 Dec 2023

Nu ik een nieuwe eud61npnuc dimmer installeer blijkt de bediening anders te werken omdat er een kinderkamer setting is toegepast. Is er een manier om daar vanaf te komen en terug te gaan naar de bediening zonder deze functie?
